为氢能测试筑牢高可靠防线的“哨兵”——N1200系列电压巡检仪
2025-12-27
随着全球能源结构朝着低碳化、清洁化方向转型，氢能作为一种极具发展潜力的能量载体，其产业链的技术研发与商业化进程正不断加速。其中，氢燃料电池（Fuel Cell）和水电解制氢（Electrolyzer）是氢能“发电”与“制氢”的两大核心环节。在这两个领域中，电堆（Stack）作为核心部件，其性能、寿命和安全性直接关乎整个系统的成败。对电堆中成百上千个单体电池的电压进行精确、高速、可靠的监测，是研发、生产、测试和运维过程中不可或缺的关键步骤。
01 氢能产业测试的瓶颈：电压监测的技术挑战

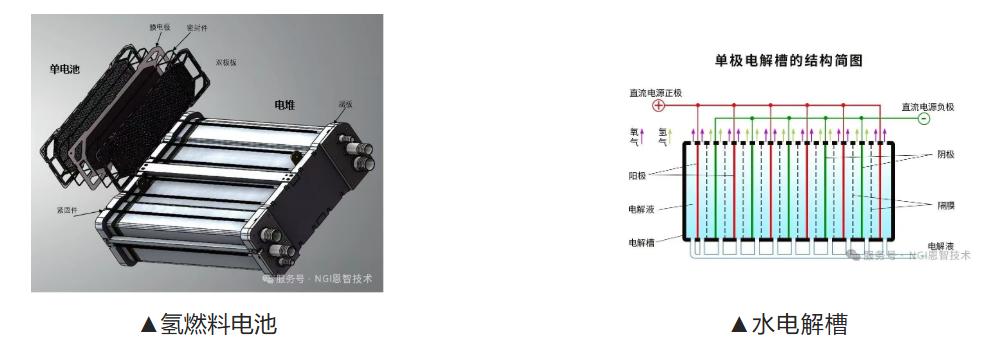

氢燃料电池电堆和水电解槽电解堆的基本结构均是由数十片至上千片单体电池（Cell）通过串联方式叠加而成，以获取满足应用需求的高电压和高功率。这种“串联叠加”的物理结构，虽实现了能量的汇聚，但给电压的精确测量带来了前所未有的技术难题。
氢燃料电池在运行过程中，每个单体电池的电压（通常处于 0.5V 至 1.0V 之间）是其健康状态最为直接、敏感的“指示器”。电压异常（如过低、反极、不一致性）直接预示着可能出现的性能衰减、局部失效甚至灾难性故障。因此，对每一个单体电池进行实时、同步、高精度的电压监测至关重要。
· 共模电压（CMV）的抑制
当测量位于电堆顶端的某个单体电池时，其两端的微小差模电压（即单体电池本身的电压，约 0.8V）是叠加在一个极高的共模电压（相对于测试系统地线的电压）之上的。这种高共模电压可能会损坏电压监测设备，同时影响测量的精度。
· 现场电磁环境恶劣
氢能测试台架一般涵盖大功率的电子负载、电源、逆变器等装置，此类装置在运行过程中会产生较强的电磁干扰（EMI）。这种恶劣的电磁环境会对电压采样的稳定性造成干扰，导致电压数据出现较大波动。
· 大规模通道的高速并行采集
传统的扫描式（轮询）测量方式，逐个通道切换测量，存在时间差。当数百个通道扫描一遍后，第一个通道和最后一个通道的测量时间可能相差数十甚至数百毫秒。在快速变化的动态过程中，这种时间不同步的数据是无效的，无法真实反映电堆内部状态的瞬时分布，也无法用于精确的故障诊断和模型建立。
02 NGI高性能电压巡检方案

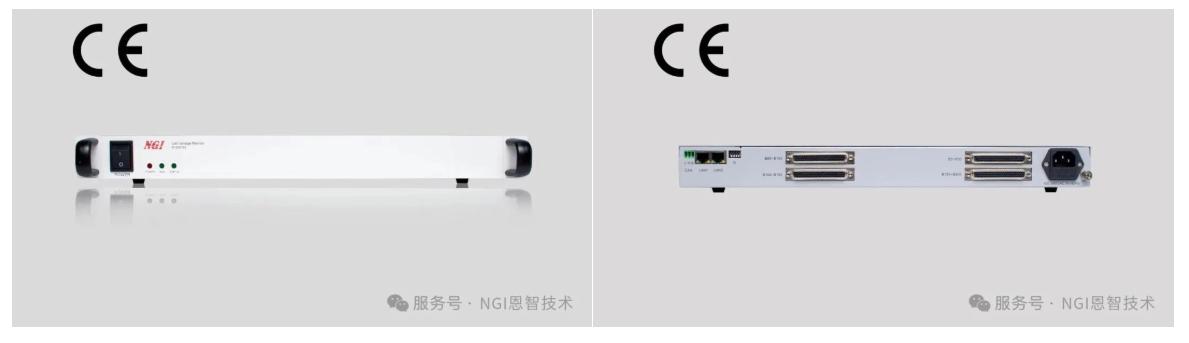

NGI 在氢能产业链进行了长期且深入的研究与实践，推出了 N1200 多通道高性能电压巡检仪。该仪器借助模块化隔离架构，有效解决了高共模电压这一难题；运用 FPGA 并行控制技术，在高速并行采集方面实现了重大创新性突破；同时，通过工业级可靠性设计，保障了在复杂测试环境下数据的可靠性。此三项关键技术共同构建了该仪器在氢能测试领域无可替代的专业价值。其可广泛应用于电解槽、燃料电池的电压巡检测试工作。
· 高精度与抗共模电压干扰能力
N1200 系列采用模块化分组采集与多重隔离的架构设计，将高压电堆在电气上划分为若干个低压“电池组”，每个组由一个独立的前端采集模块负责。从根本上解决了数百伏上千伏的共模电压的挑战。同时，极高的共模抑制比（CMRR）是该方案能够实现高精度的关键，可有效抑制共模电压上的噪声与波动对测量精度的影响。
· 对抗复杂 EMI，追求至高可靠
高压电源线产生的磁场耦合干扰通常以共模形式叠加在信号线上，导致电压数据出现较大波动。N1200 系列采用模块化电气隔离的前级采样单元和差分信号处理（仪表放大器），具备极强的抗电磁干扰（EMI）和共模噪声能力，仅放大纯净的差模电压（即单体电池电压）。
· 大规模通道的高速并行采集

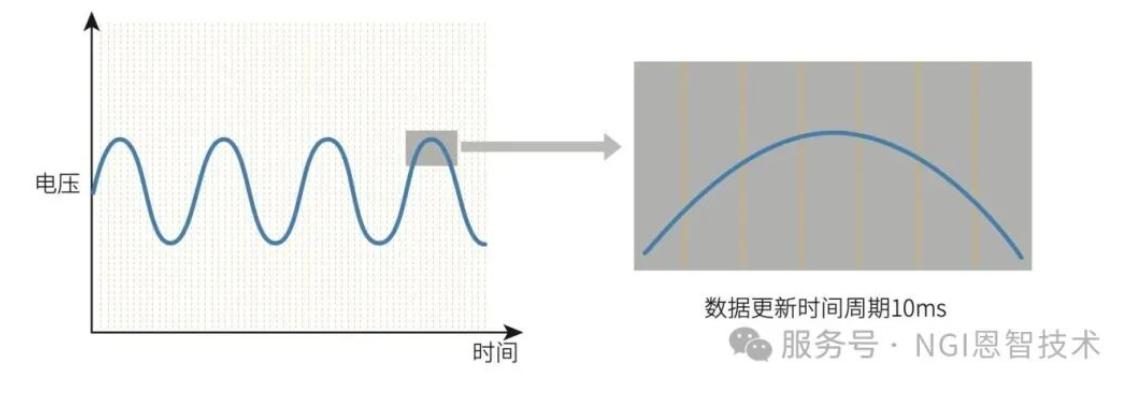

N1200 系列摒弃了传统的多路复用切换或集中式 ADC 轮询架构，创新性地以大规模 FPGA 作为核心控制器，将前级采集单元转换后的数字结果，通过各自的数字隔离器，并行地、独立地传送回 FPGA，实现了并行采样，使得 200 个通道数据从采集到更新显示时间可达 10ms。工程师能够获取电堆在同一时刻下所有单体的电压状态，为动态特性分析、一致性精准评估提供数据基础。
伴随氢能技术的持续发展，对于电压监测的要求亦将进一步提升。举例而言，涵盖更高电压等级的电堆（＞1500V）、更为快速的动态响应需求（更高采样率），以及与温度、压力、阻抗等其他物理量开展更深入的数据融合分析。NGI积累了多年的行业测试经验，具备丰富的燃料电池测试仪器产品线，能够为用户提供多种测试产品以供选择，并提供专业的氢能测试解决方案，持续为氢能产业的发展奠定最为坚实、可靠的数据基础。
