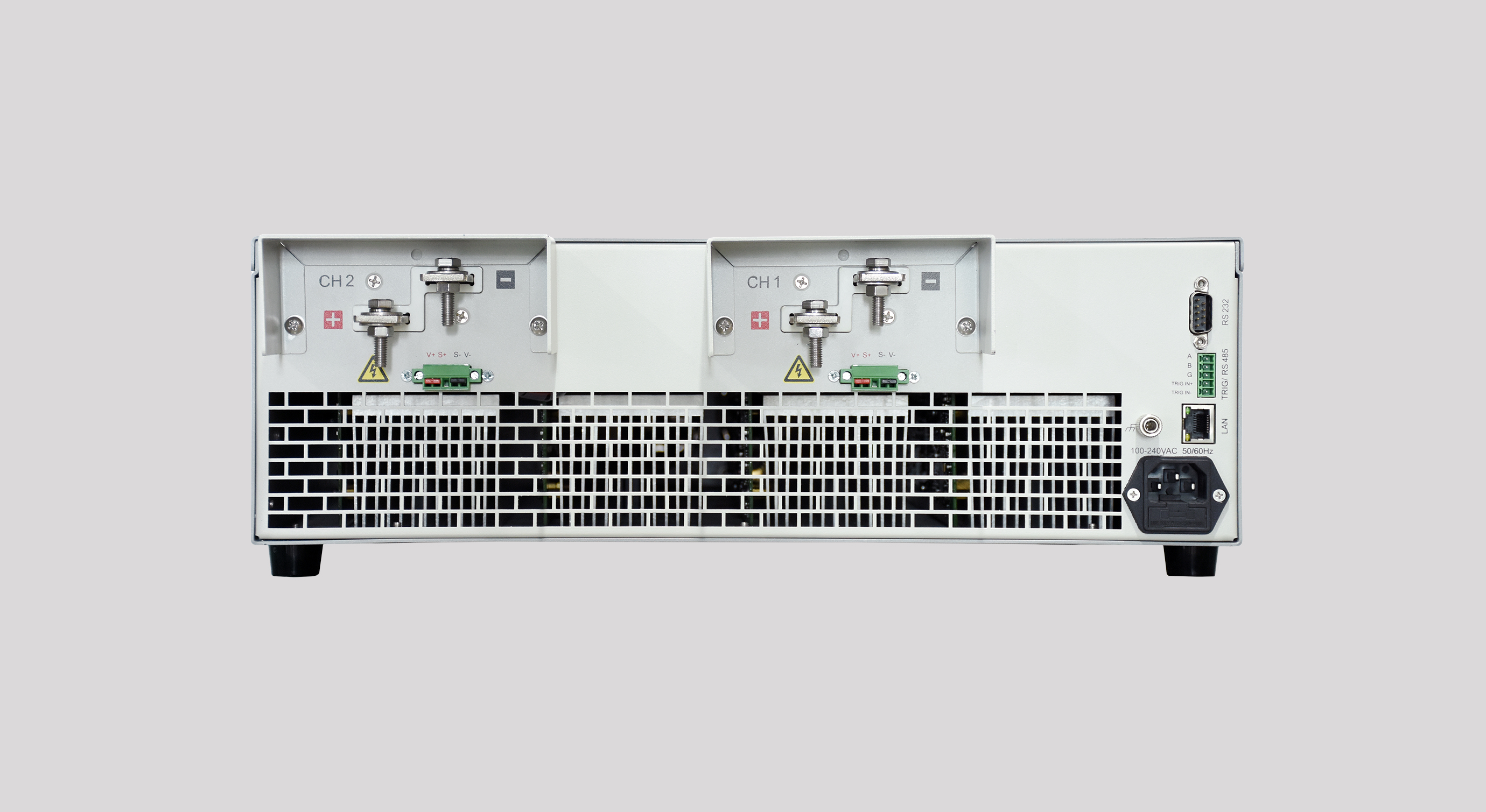

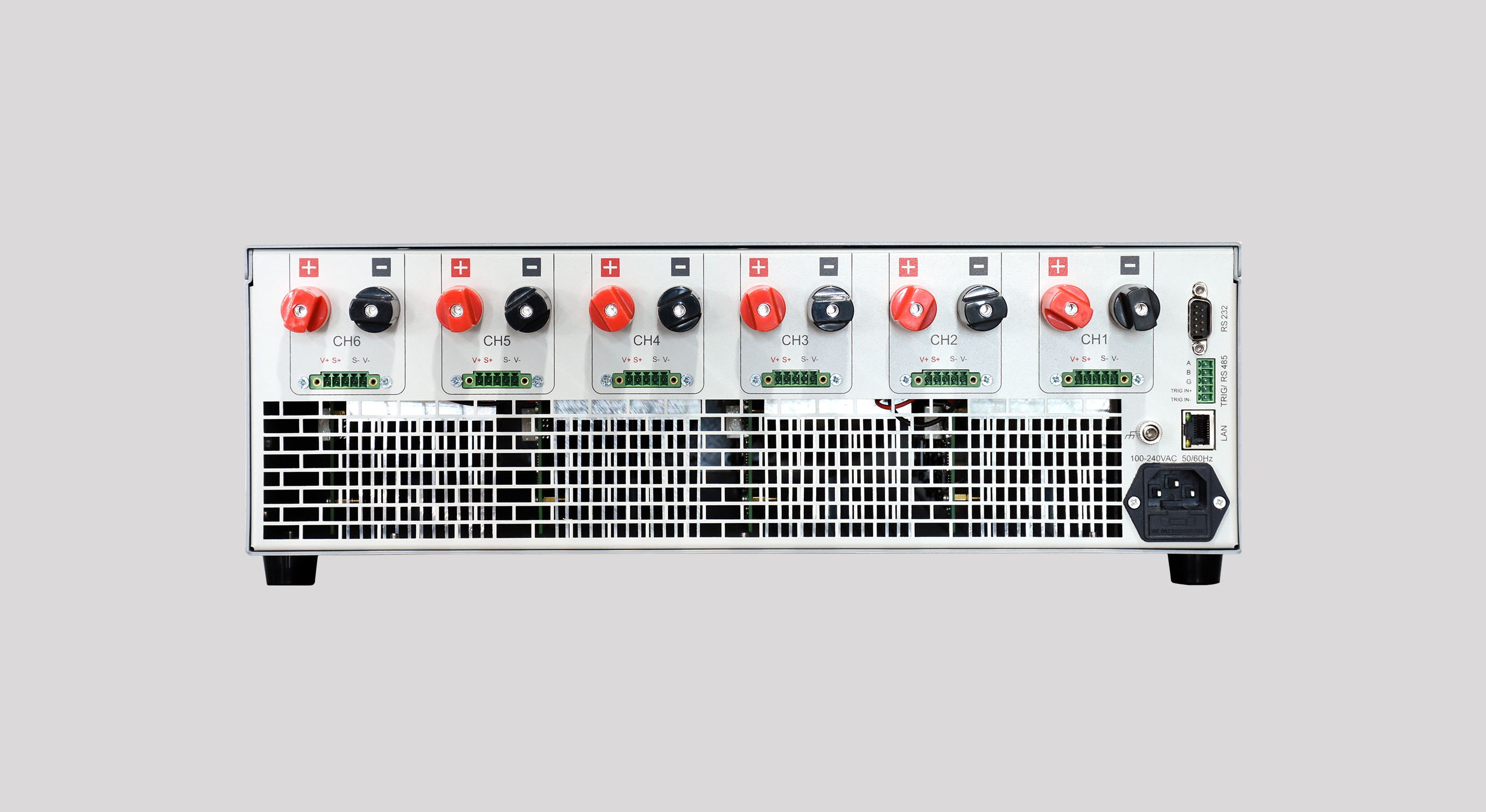

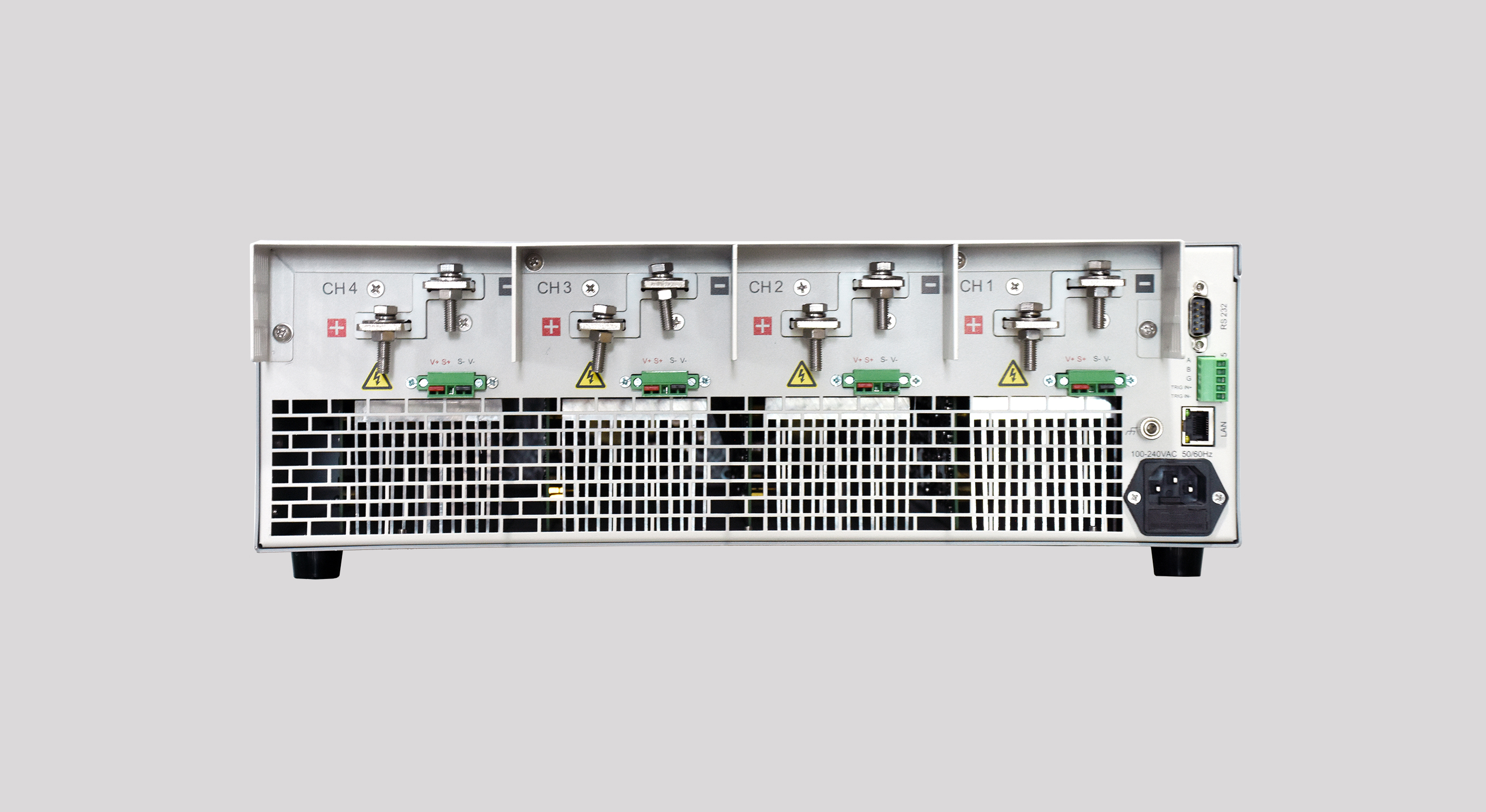

■ 功率规格：150W/12CH、300W/6CH、540W/4CH、900W/2CH

■ 电压范围：0~80V/0~150V/0~600V，电流范围：0~120A/0~30A

■  高集成度，单机多达12通道
■  电压、电流、电阻、功率双量程，测量范围广
■  支持同步带载，便于多通道电源测试
■  电流上升/下降率可设，电压环路响应速度可调
■  电压/电流采样率：高达500kHz
■ 八种测试模式：CC，CV，CR，CP，CV+CC，CV+CR，CR+CC，CP+CC
■ 支持LED模拟功能，LED电源真实拉载测试
■ 支持OCP\OVP\OPP测试模式
■ 支持负载效应测试、动态扫描、时间测量、放电测试功能
■ 支持序列测试、自动测试、Von/Voffff、模拟短路功能

■ 支持CC、CV、CR、CP动态测试，CC动态高达30kHz

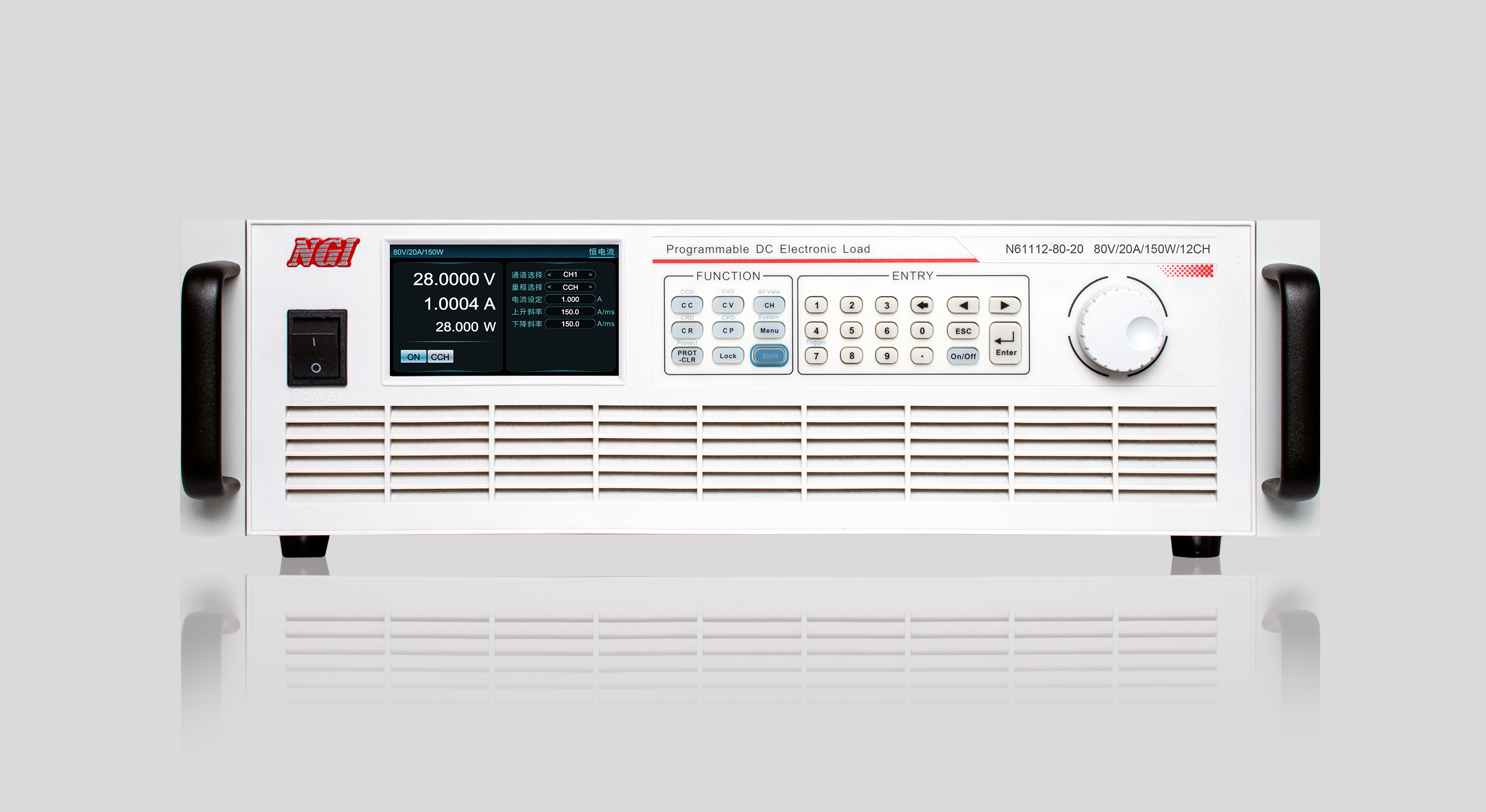

■ 4.3英寸高清彩屏，本地/远程控制，专业测试软件

■ 支持LAN、RS232、RS485通讯控制

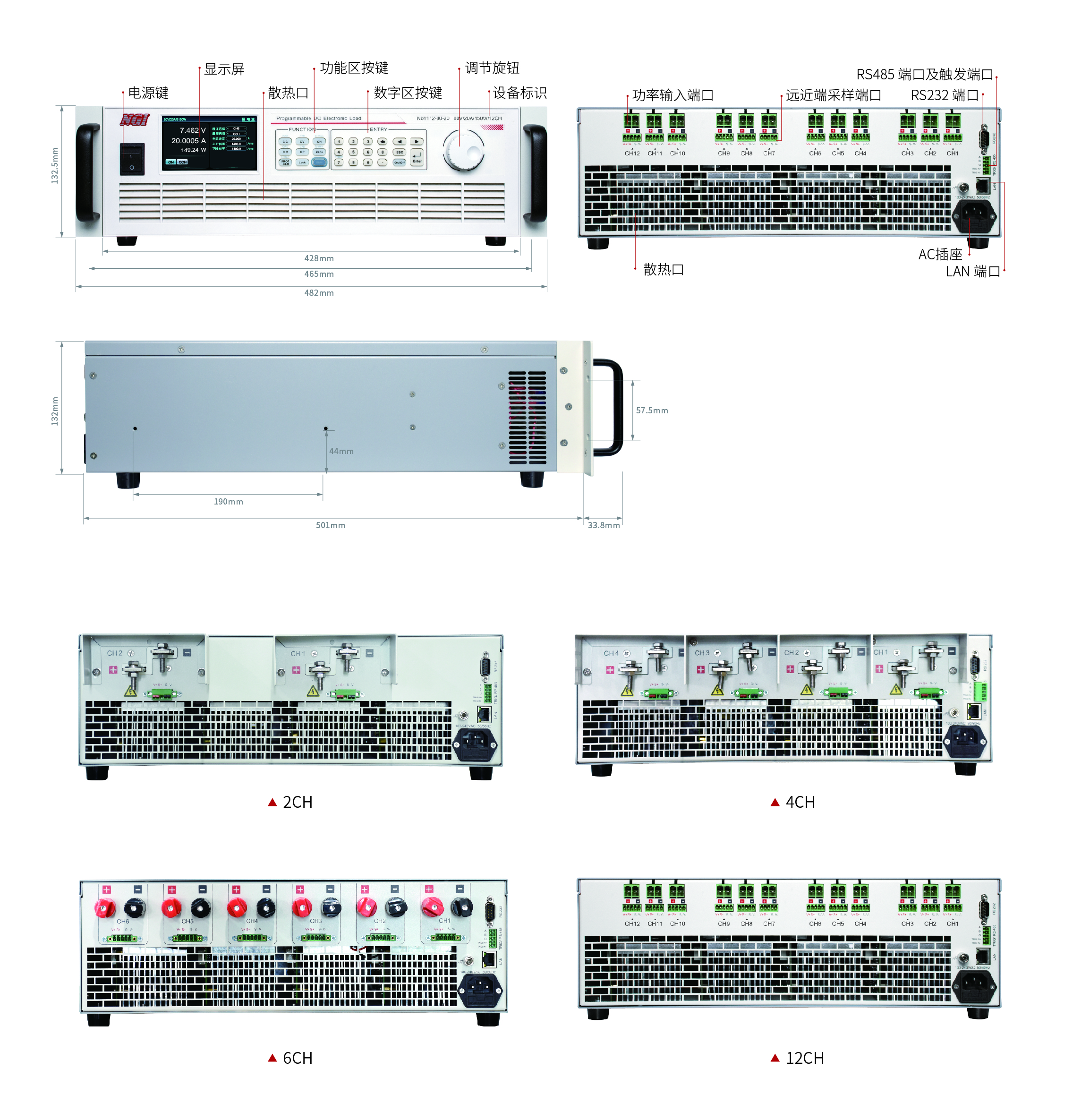

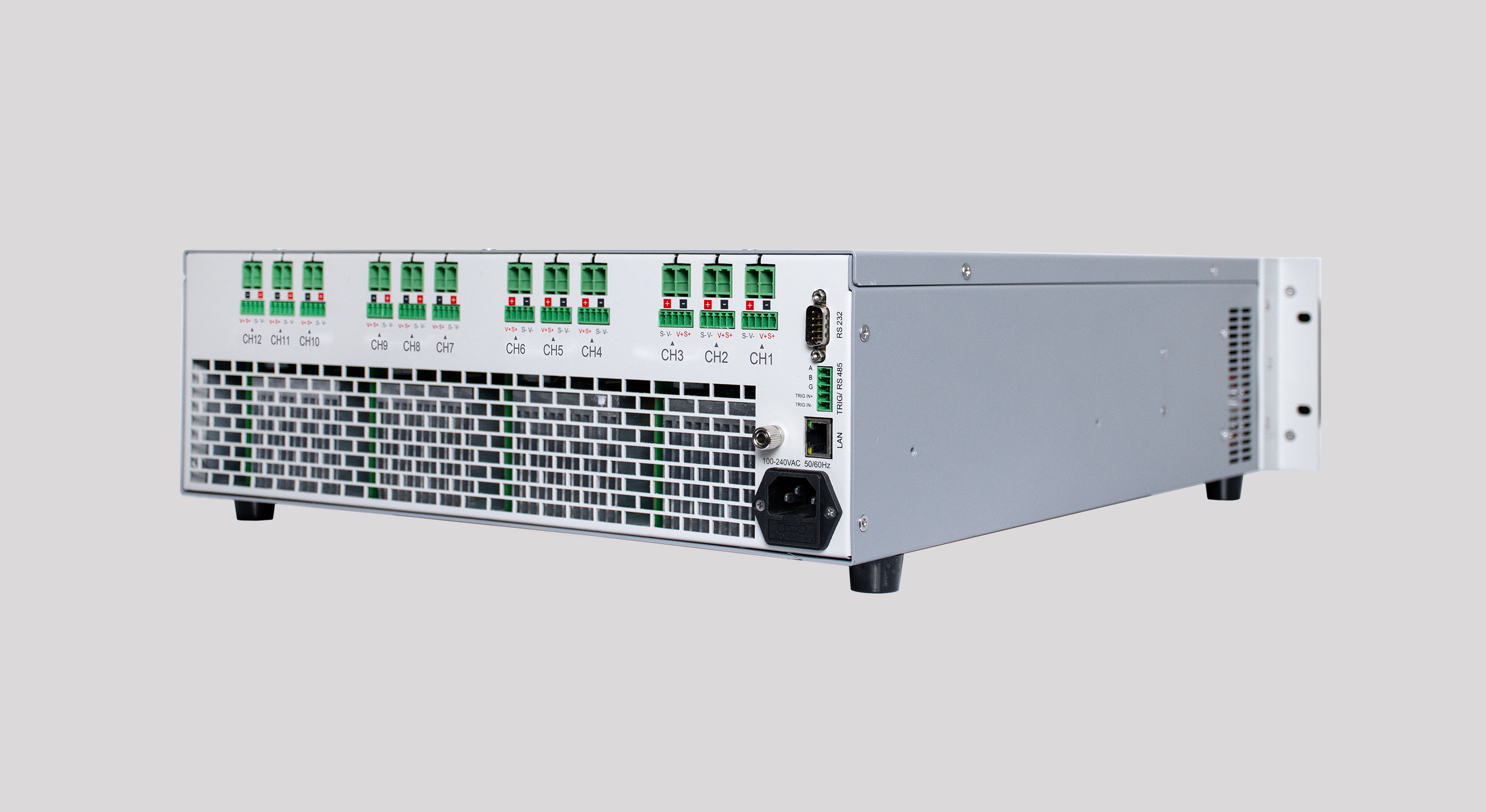

集成度高，单机高达12通道

多种工作模式选择

N 61100系列不仅支持常规的CC、CV、CP、CR四种工作模式，为了应对实际测试过程中负载特性的变化，还具有CV+CC、CR+CC、CV+CR、CP+CC四种组合工作模式。如CR+CC适合电源的开机测试，防止电源开机过电流保护；CV+CR可取代Von点的设定应用；CV+CC可模拟电池充电的工作模式转换过程等，用户可根据自己的实际情况选择不同的工作模式进行测试。

LED模拟功能，LED电源测试更真实

LED电源是恒流源，其输出电压有一段可调范围且大于LED的导通电压，输出电流稳定，不能大于LED额定电流，否则会加速LED衰老损坏。由LED等效电路可知，LED等效为电阻Rd与电压源Vf的串联，其I-V曲线等效于真实LED非线性I-V曲线在工作点（Vo，Io）处的切线，常规的电子负载采用CR或者CV模式并不适合LED电源的测试需求。

负载提供上升斜坡电流用来测试被测设备电压是否能达到截止电位，以判别电源OCP保护是否正常，通过此测试检查电源过载情况下的被测设备输出响应。

OCP测试时，负载以恒电流模式进行拉载，同时检查被测物电压是否低于终止电压。如被测物电压低于截止电压，则记录此时的拉载电流作为测试结果，并关闭输入，停止测试；如被测物电压高于截止电压，负载增加拉载电流，直到电压低于截止电压或达到最大拉载电流。
