N69200 系列高性能大功率可编程直流电子负载

全球首款2400V高压高速电子负载

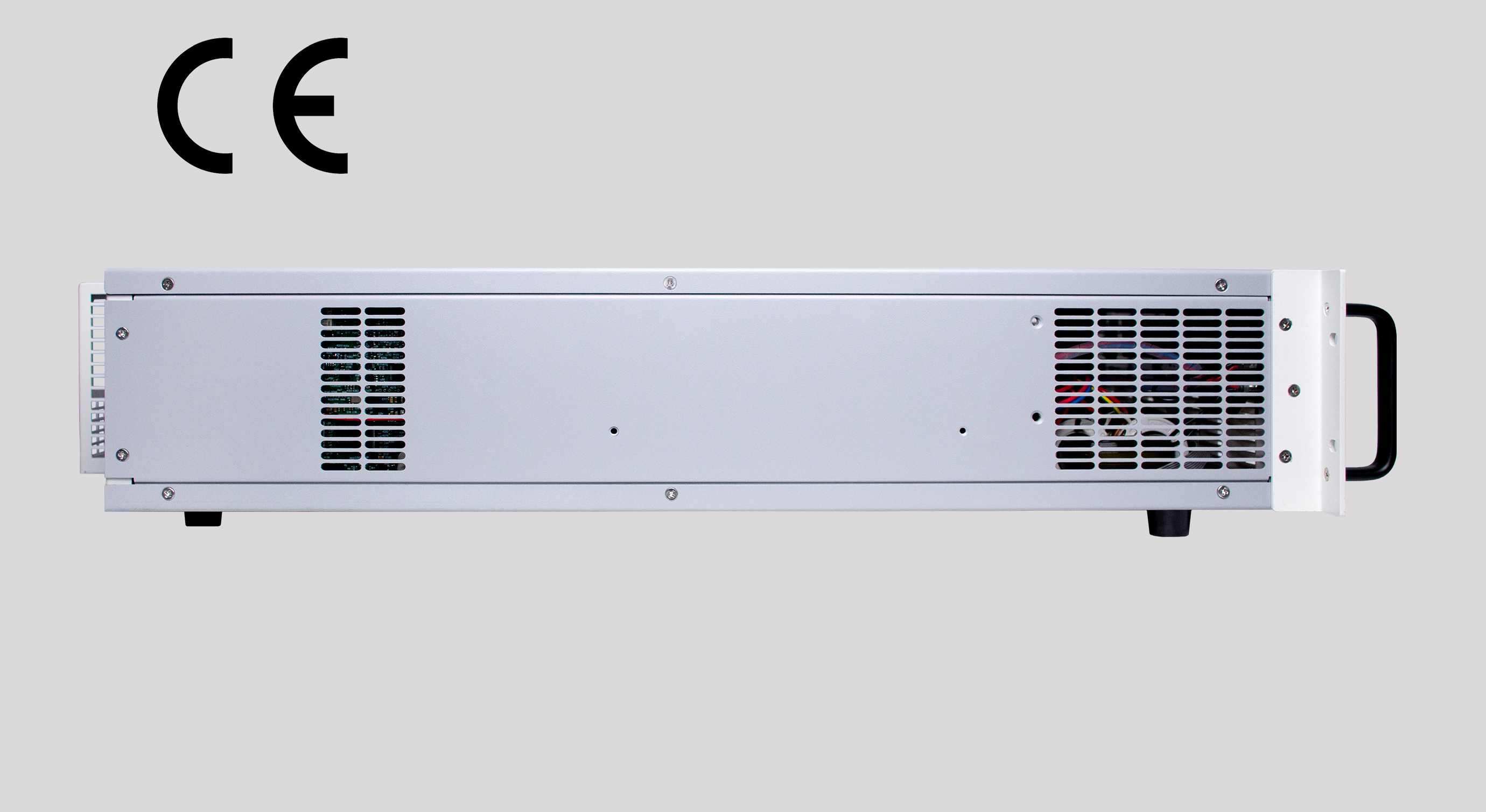

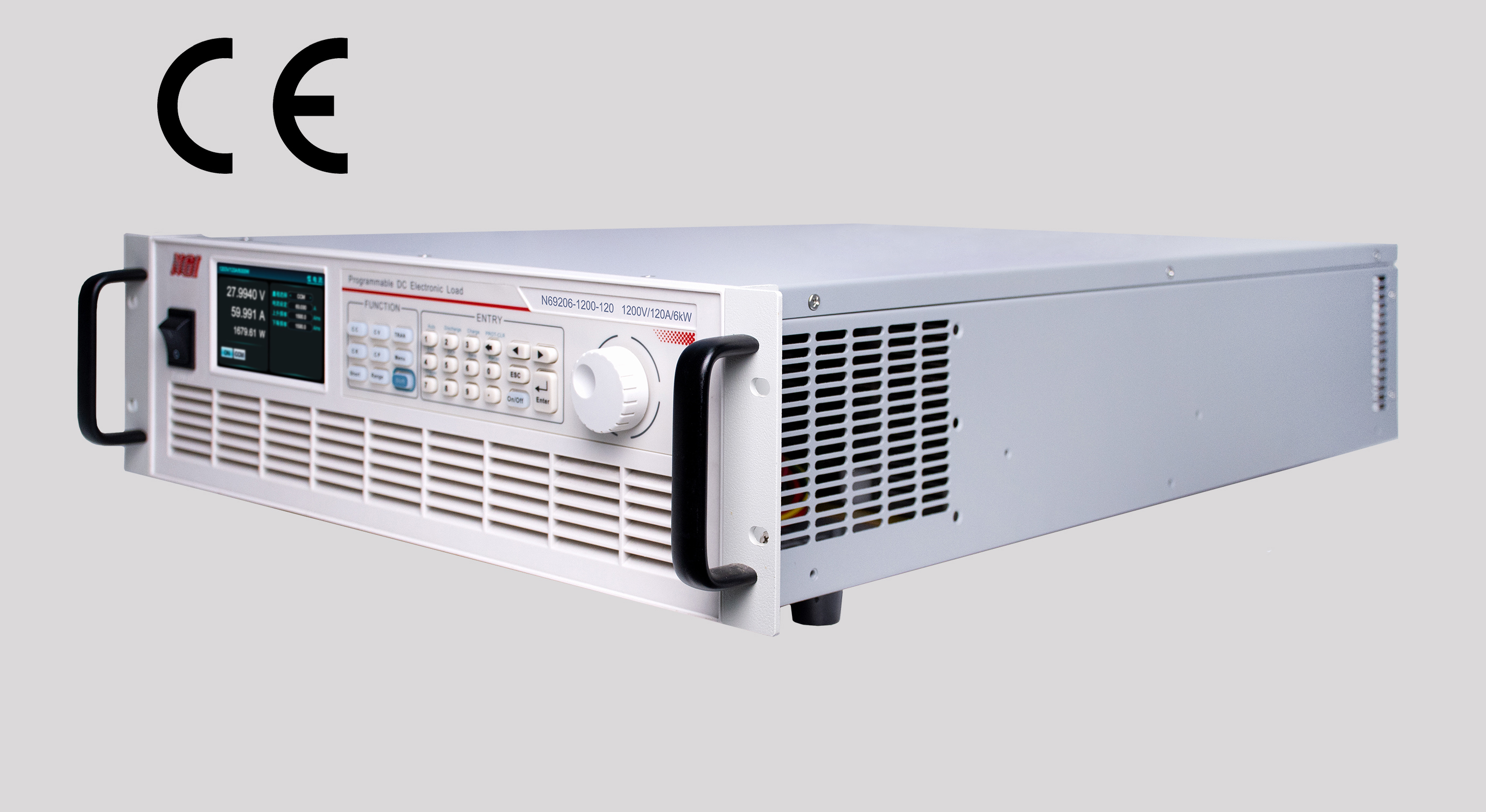

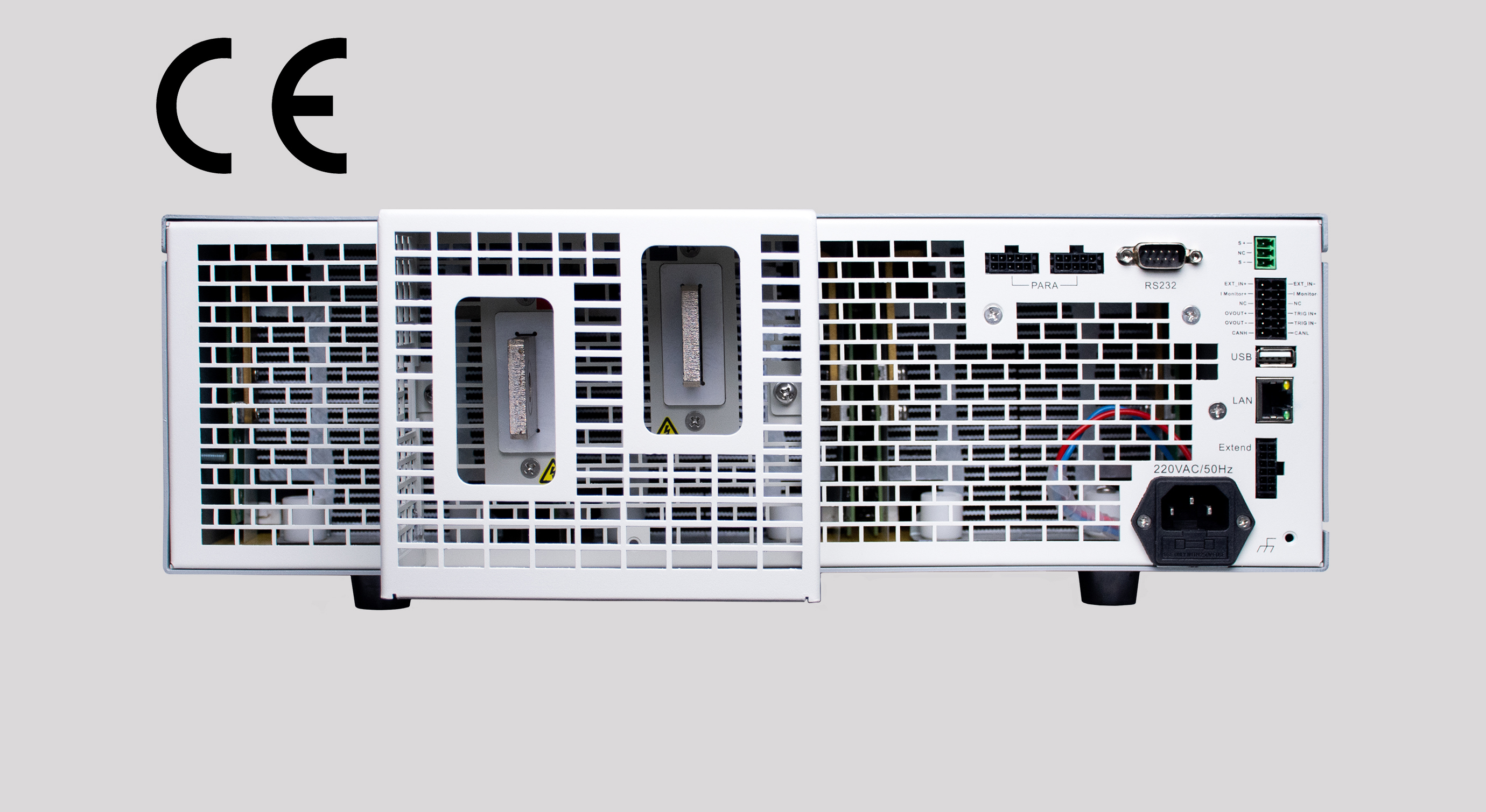

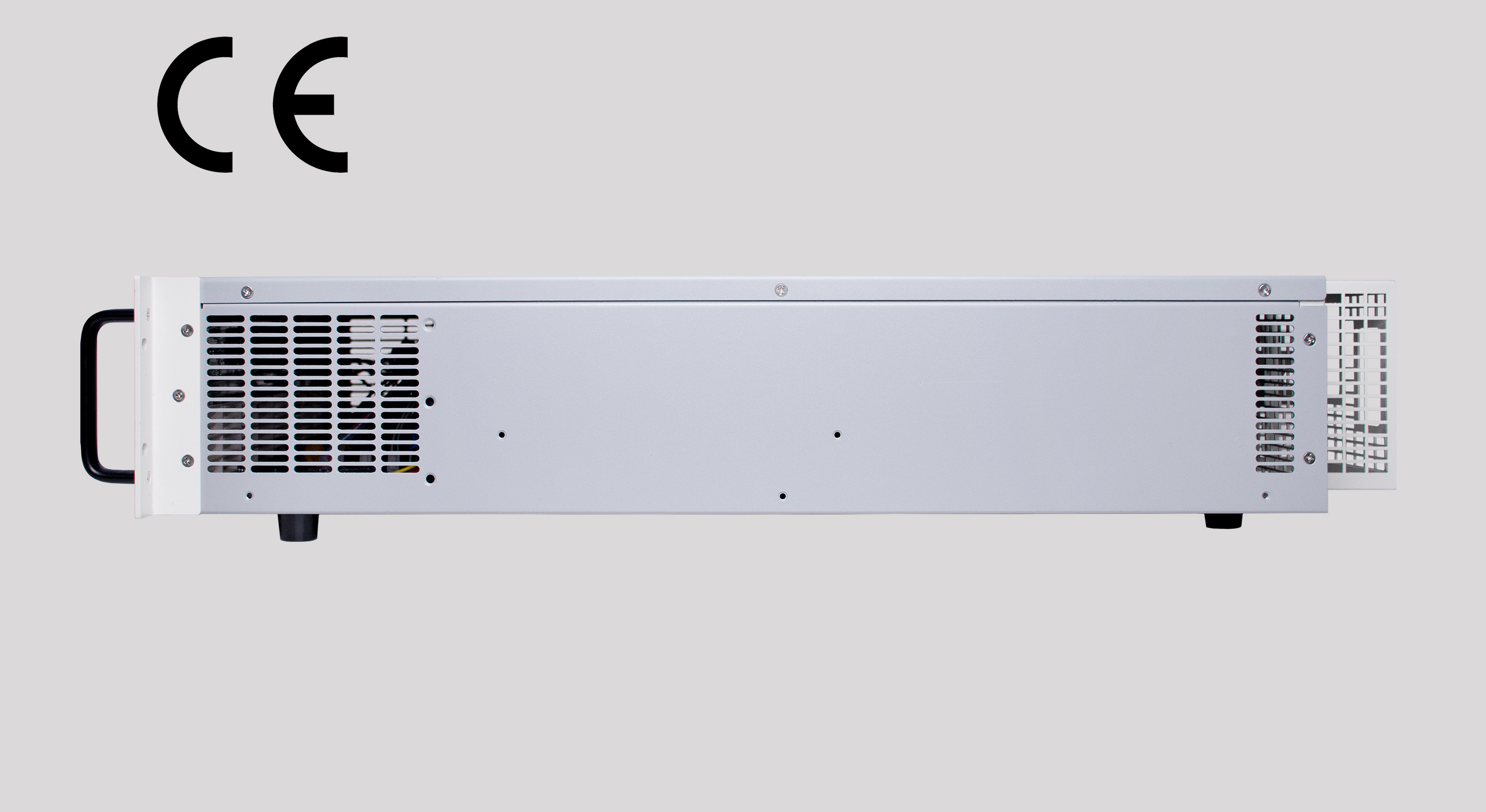

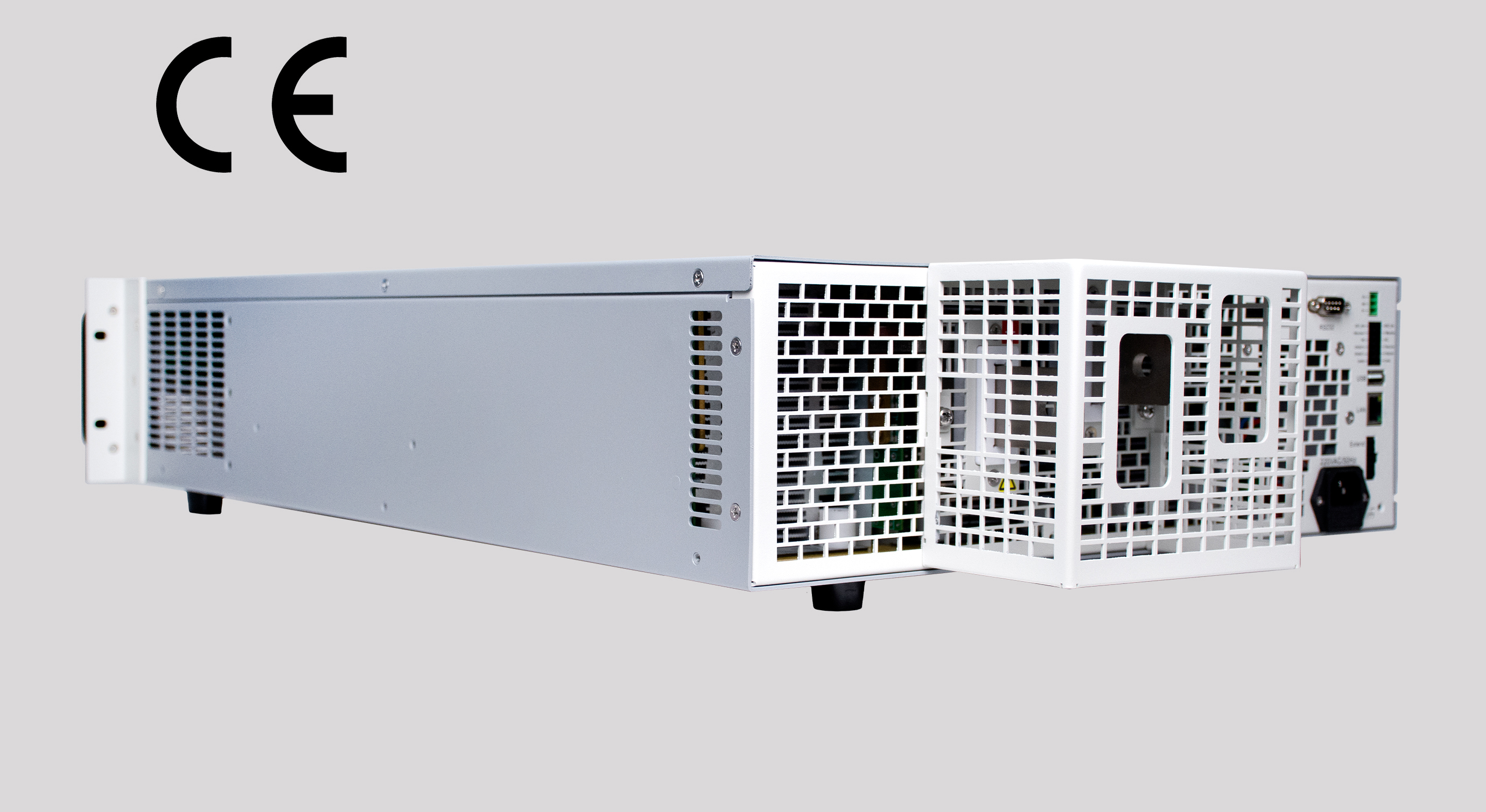

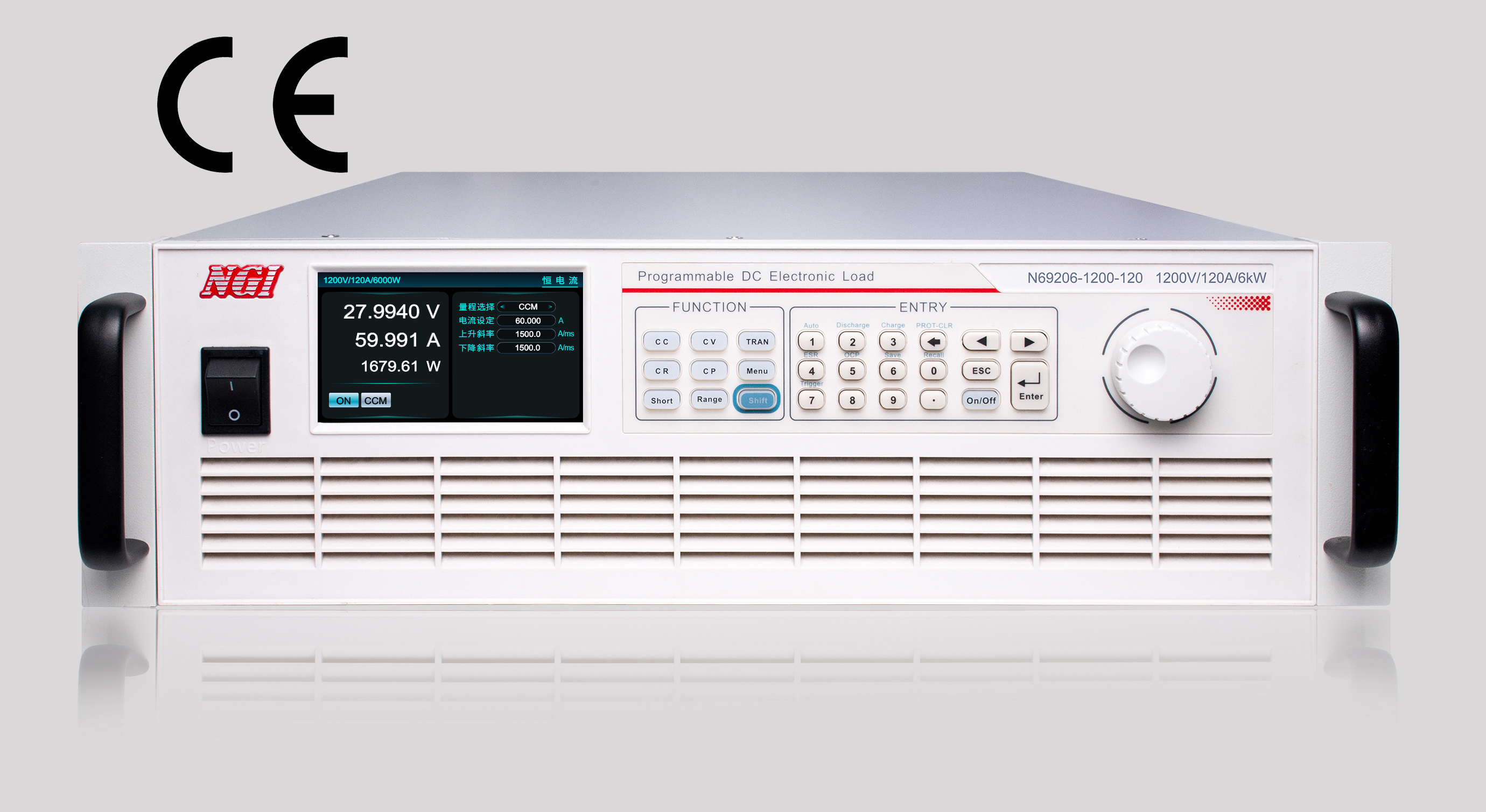

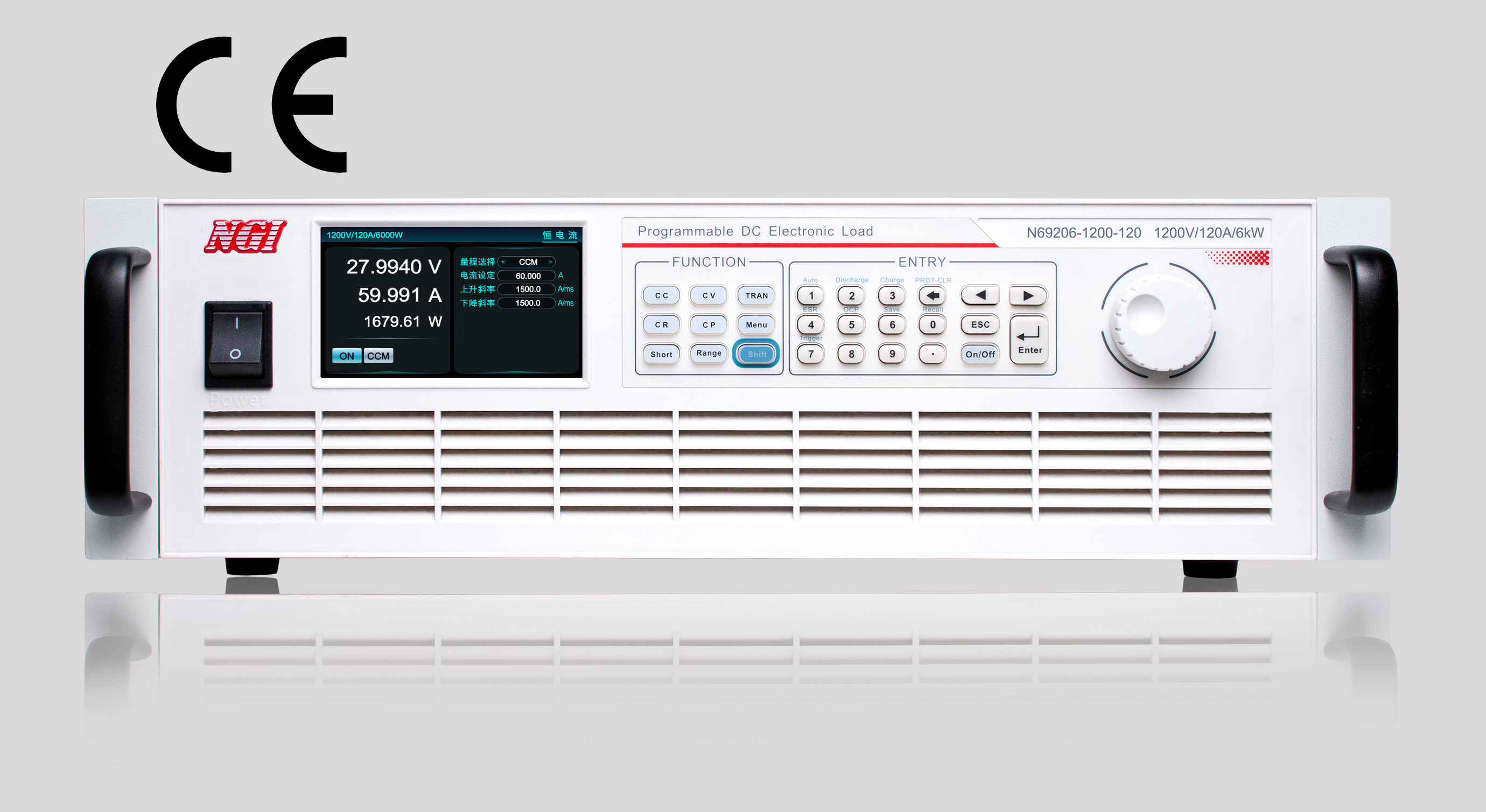

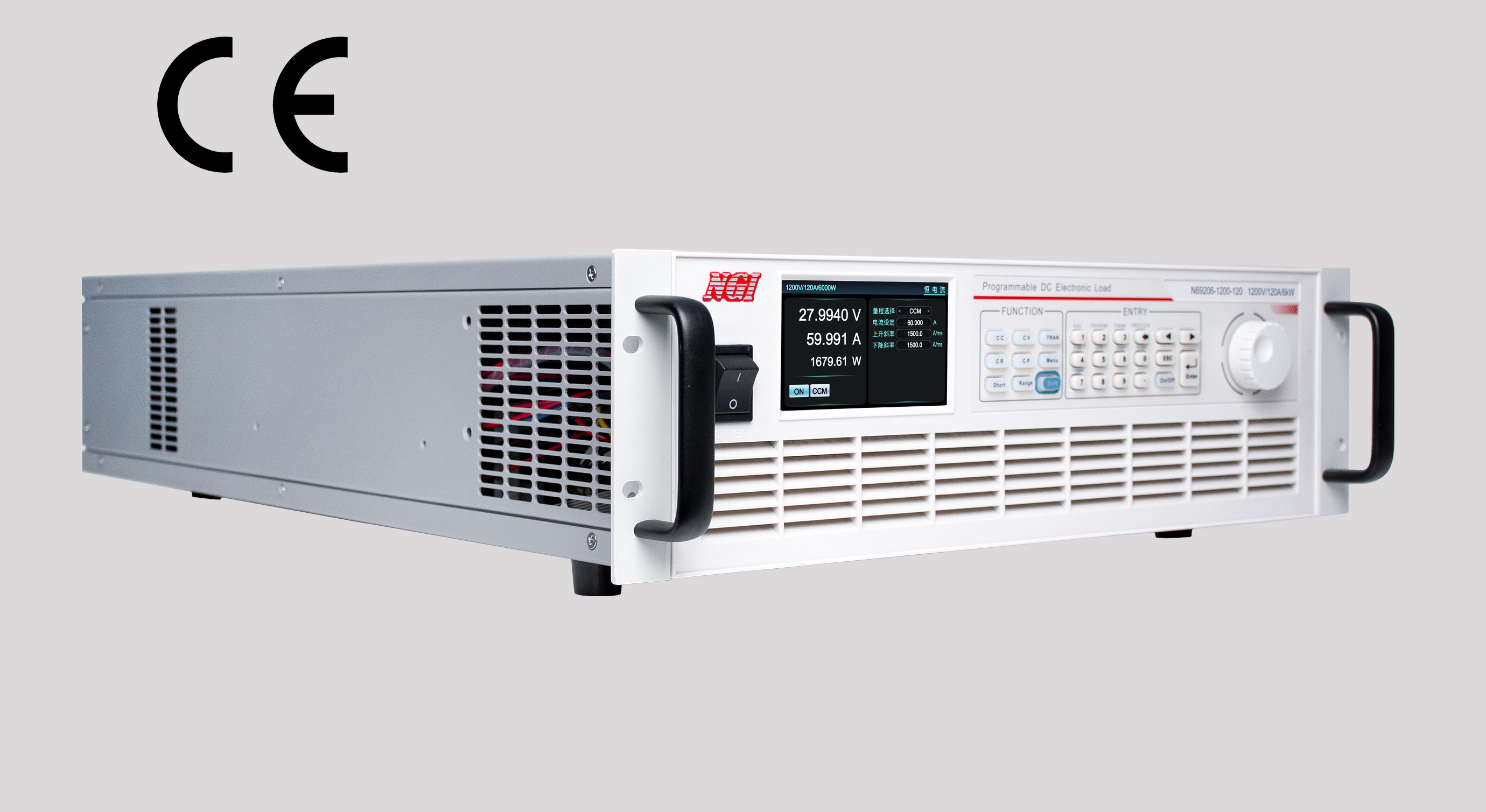

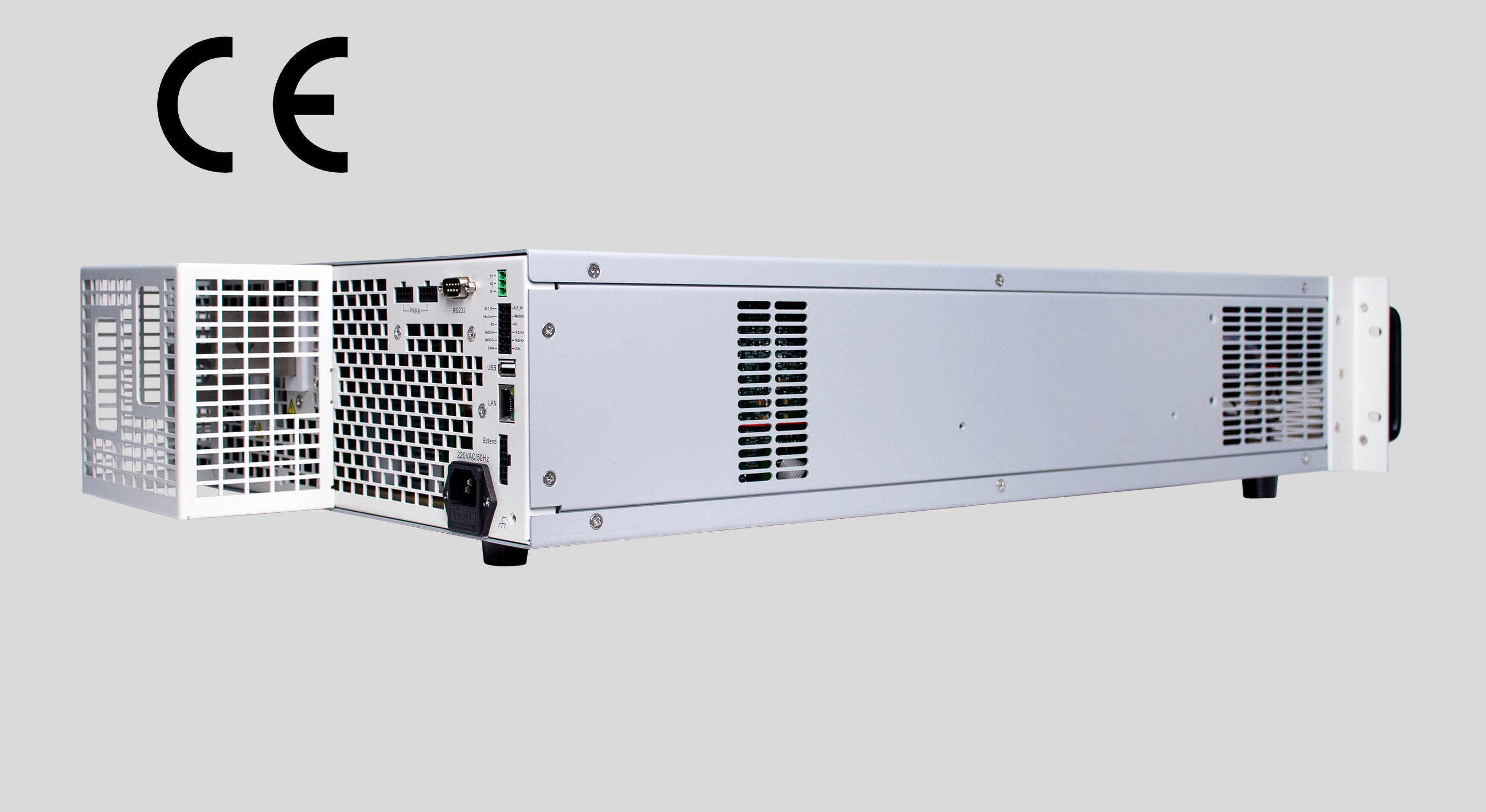

N69200 系列为一款高可靠性、高精度、多功能的高性能大功率可编程直流电子负载产品。

具有150V/600V/1200V/1600V/2400V五种电压规格，标准 19 英寸 3U 机箱功率高达 6kW，且支持主 / 从并机控制，可主 + 主、主 + 从多种方式实现扩功率。在量测方面，N69200 全系列支持电压、电流、功率、电阻三量程，并提供高精度测量，使得单产品测试范围更广。

N69200 系列产品功能、性能强大，CV 环路速度可调，电流上升下降速度快，多达 8 种工作模式，支持序列测试、动态测试、放电测试、充电测试、OCP/OPP 测试、模拟短路、等效直流内阻（DCIR）测试（选配）、任意波形拉载测试等多种功能；并支持本地 /远程控制，标配 LAN/RS232/CAN 通讯控制、USB HOST（波形导入）、数字输入输出、模拟输入输出接口，选配 GPIB 通讯控制。N69200 系列产品采用标准 3U/19 英寸机箱，基于模块化设计理念，将功率密度提高一倍，并开发多种功能，配合强大的产品性能指标，能有效解决测试中的各种应用需求，是研发测试及 ATE 测试系统值得信赖的产品。

产品型号产品特点功能与优势应用领域产品尺寸选件&配件资料库相关产品

产品型号

产品特点

功能与优势

应用领域

产品尺寸

选件&配件

资料库

相关产品

产品型号

型号	通道数	电压	电流	功率	精度	分辨率	通讯接口	尺寸
N69202-150-200	1	150V	200A	2000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.1mA	LAN/RS232/CAN	3U	询价
N69204-150-400	1	150V	400A	4000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.1mA	LAN/RS232/CAN	3U	询价
N69206-150-600	1	150V	600A	6000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.1mA	LAN/RS232/CAN	3U	询价
N69212-150-1200	1	150V	1200A	12000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	6U	询价
N69218-150-1800	1	150V	1800A	18000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	9U	询价
N69224-150-2400	1	150V	2400A	24000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	12U	询价
N69230-150-2500	1	150V	2500A	30000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	22U	询价
N69236-150-2500	1	150V	2500A	36000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	22U	询价
N69242-150-2500	1	150V	2500A	42000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	22U	询价
N69248-150-2500	1	150V	2500A	48000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	32U	询价
N69254-150-2500	1	150V	2500A	54000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	32U	询价
N69260-150-2500	1	150V	2500A	60000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	32U	询价
N69202-600-140	1	600V	140A	2000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.01mA	LAN/RS232/CAN	3U	询价
N69204-600-280	1	600V	280A	4000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.1mA	LAN/RS232/CAN	3U	询价
N69206-600-420	1	600V	420A	6000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.1mA	LAN/RS232/CAN	3U	询价
N69212-600-840	1	600V	840A	12000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.1mA	LAN/RS232/CAN	6U	询价
N69218-600-1260	1	600V	1260A	18000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.1mA	LAN/RS232/CAN	9U	询价
N69224-600-1680	1	600V	1680A	24000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/0.1mA	LAN/RS232/CAN	12U	询价
N69230-600-2100	1	600V	2100A	30000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	15U	询价
N69236-600-2500	1	600V	2500A	36000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	18U	询价
N69242-600-2500	1	600V	2500A	42000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	21U	询价
N69248-600-2500	1	600V	2500A	48000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	24U	询价
N69254-600-2500	1	600V	2500A	54000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	27U	询价
N69260-600-2500	1	600V	2500A	60000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	0.1mV/1mA	LAN/RS232/CAN	30U	询价
N69202-1200-40	1	1200V	40A	2000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/0.01mA	LAN/RS232/CAN	3U	询价
N69202-1200-80	1	1200V	80A	2000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	10mV/0.1mA	LAN/RS232/CAN	3U	询价
N69204-1200-80	1	1200V	80A	4000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/0.01mA	LAN/RS232/CAN	3U	询价
N69204-1200-160	1	1200V	160A	4000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	10mV/1mA	LAN/RS232/CAN	3U	询价
N69206-1200-120	1	1200V	120A	6000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	3U	询价
N69206-1200-240	1	1200V	240A	6000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	10mV/1mA	LAN/RS232/CAN	3U	询价
N69212-1200-240	1	1200V	240A	12000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	6U	询价
N69212-1200-480	1	1200V	480A	12000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	6U	询价
N69218-1200-360	1	1200V	360A	18000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	9U	询价
N69218-1200-720	1	1200V	720A	18000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	9U	询价
N69224-1200-480	1	1200V	480A	24000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	12U	询价
N69224-1200-960	1	1200V	960A	24000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	12U	询价
N69230-1200-600	1	1200V	600A	30000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	15U	询价
N69230-1200-1200	1	1200V	1200A	30000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	1mV/1mA	LAN/RS232/CAN	15U	询价
N69236-1200-720	1	1200V	720A	36000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	18U	询价
N69236-1200-1440	1	1200V	1440A	36000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	1mV/1mA	LAN/RS232/CAN	18U	询价
N69242-1200-840	1	1200V	840A	42000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	21U	询价
N69242-1200-1680	1	1200V	1680A	42000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	1mV/1mA	LAN/RS232/CAN	21U	询价
N69248-1200-960	1	1200V	960A	48000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/0.1mA	LAN/RS232/CAN	24U	询价
N69248-1200-1920	1	1200V	1920A	48000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	1mV/1mA	LAN/RS232/CAN	24U	询价
N69254-1200-1080	1	1200V	1080A	54000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/1mA	LAN/RS232/CAN	27U	询价
N69254-1200-2160	1	1200V	2160A	54000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	1mV/1mA	LAN/RS232/CAN	27U	询价
N69260-1200-1200	1	1200V	1200A	60000W	电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.	1mV/1mA	LAN/RS232/CAN	30U	询价
N69260-1200-2400	1	1200V	2400A	60000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	1mV/1mA	LAN/RS232/CAN	30U	询价
N69203-1600-40	1	1600V	40A	3000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	10mV/0.1mA	LAN/RS232/CAN	3U	询价
N69205-1600-60	1	1600V	60A	5000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	10mV/0.1mA	LAN/RS232/CAN	3U	询价
N69203-2400-40	1	2400V	40A	3000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	10mV/0.1mA	LAN/RS232/CAN	3U	询价
N69205-2400-60	1	2400V	60A	5000W	电压0.015%+0.015%F.S./电流0.04%+0.04%F.S.	10mV/0.1mA	LAN/RS232/CAN	3U	询价

*以上规格如有更新，恕不另行通知

显示全部

产品特点

■ 单机输入功率：2~60kW，3U/6kW超高功率密度
■ 电压范围：0~150V/0~600V/0~1200V/0~1600V/0~2400V
■ 电流范围：0~2500A
■ 恒电压、恒电流、恒功率、恒电阻三量程，宽量测范围
■ 电压测量精度：0.015% + 0.015%F.S.
■ 电流测量精度：0.04% + 0.04%F.S.
■ 短时间1.6倍功率加载能力（< 3s）
■ CV 环路速度可调，匹配不同电源
■ 支持主/从并机控制，可主+主、主+从多种控制方式实现扩功率
■ 8种工作模式：CC、CV、CP、CR、CV+CC、CR+CC、CV+CR、CP+CC
■ 支持序列测试、放电测试、充电测试、OCP/OPP测试、模拟短路功能

■ 支持电流监视输出、外部编程输入、外部触发输入，支持10kHz正弦波编程输入

■ μs级高速动态响应与斜率拉载

■ 30kHz高速动态模式，动态变频扫描
■ 时间量测，上升、下降时间测量精度：10μs

■ 任意波形拉载测试，正弦波可达 20kHz，支持U盘导入

■ 支持选配NP101系列模块，实现0V带载功能^【1】

■ 等效直流内阻（DCIR）测试（选配）
■ 软开/关机功能、电流振荡保护功能
■ 可编程保护，过电流、过电压，过功率、反接检测和温度保护
■ 支持100组参数掉电保存，方便快速调用
■ 支持LAN/RS232/CAN通讯控制，可选配GPIB通讯控制

■ 支持MPPT最大功率追踪功能

注【1】：仅150V部分型号支持

功能与优势

3U/6kW，超高功率密度

N69200 系列采用超高功率密度设计，NGI 开发出独特的散热结构，使得标准 19 英寸 3U 机箱功率高达 6kW，体积是传统电子负载的一半，散热性能提高 100%，重量仅是传统电子负载的 50%。

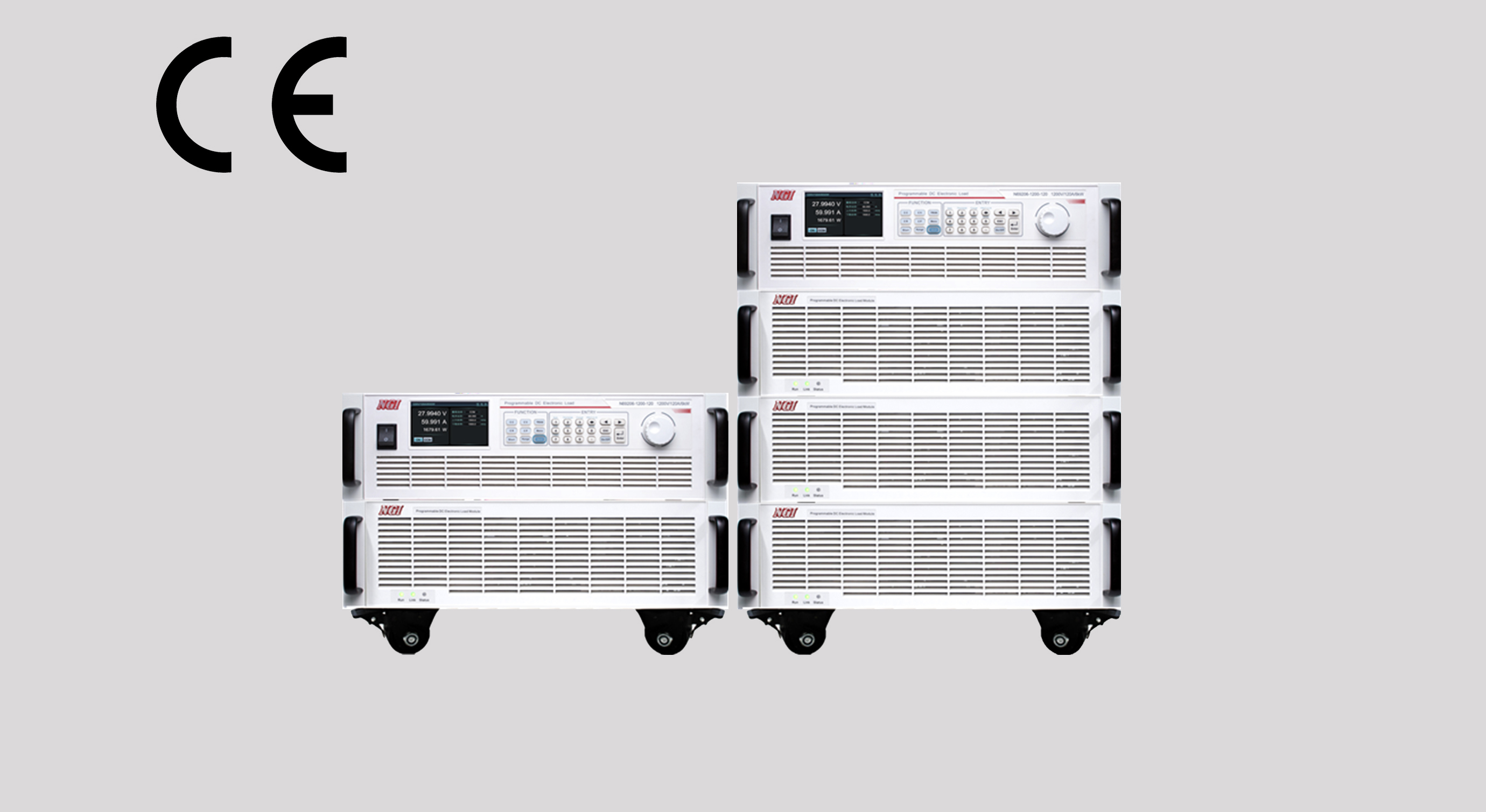

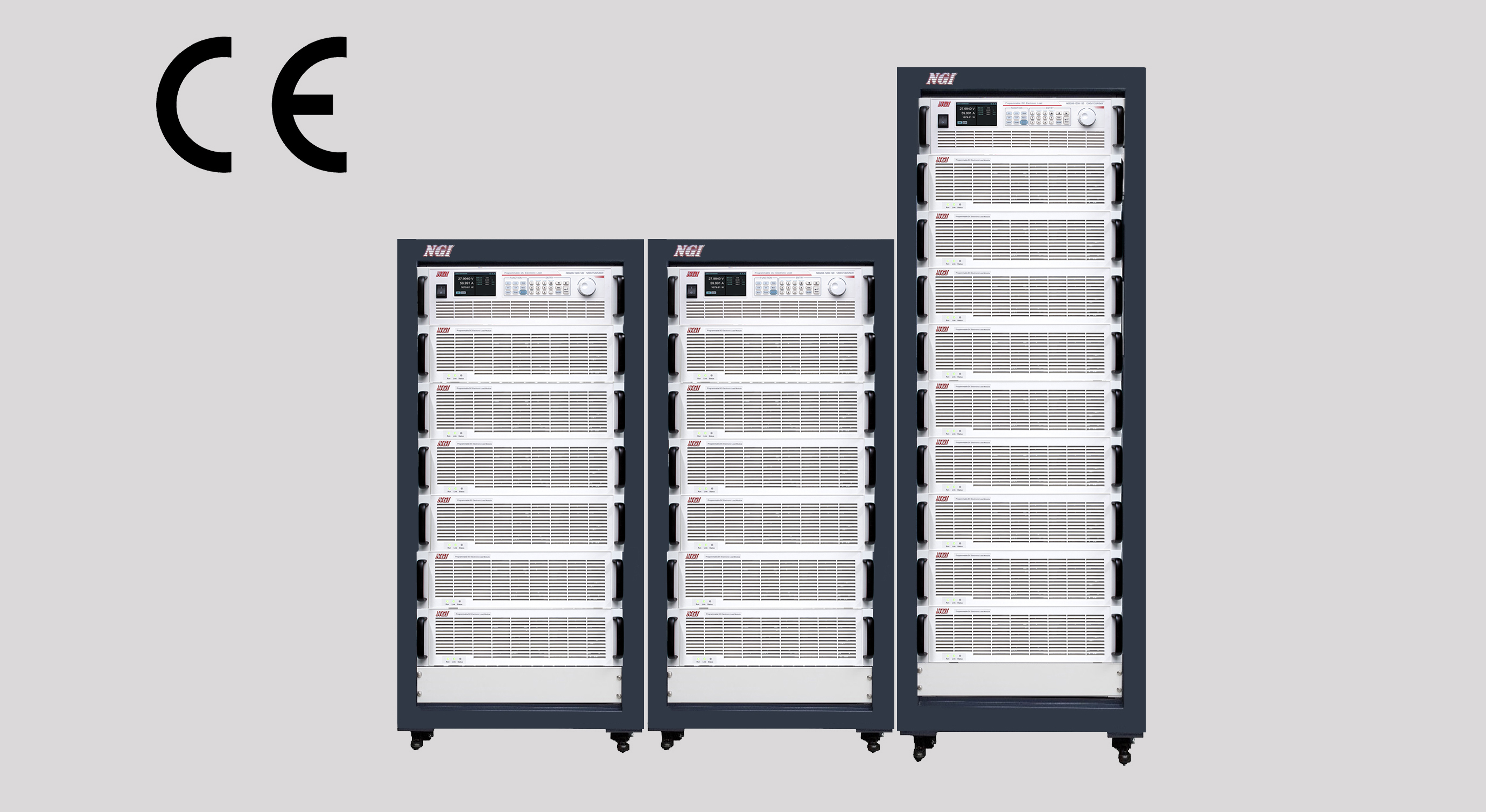

主/从机并联，多功率组合

N69200 系列支持主 / 从机并联，并可主动均流，当负载功率需求增加时，所有同电压规格的型号，皆可通过并联的方式 ( 主 + 主、主 + 从 ) 达到所需的电流及功率。用户在使用 N69200 系列产品时，仅需在主机负载上编程负载电流，从机负载可自动分配，用户操作步骤进一步简化。

多种工作模式，可用于多种测试场景

N69200 不仅支持常规的 CC、CV、CP、CR 四种工作模式，为了应对实际测试过程中负载特性的变化，还具有 CV+CC、CR+CC、CV+CR、CP+CC 四种组合工作模式。如 CR+CC 适合电源的开机测试，防止电源开机过电流保护；CV+CR 可取代 Von 点的设定应用；CV+CC 可模拟电池充电的工作模式转换过程等，用户可根据自己的实际情况选择不同的工作模式进行测试。

高速动态模式，具备动态变频扫描

N69200 系列具备高速动态模式，通过动态模式模拟电源的动态负载行为，可测试直流电源的动态特性。N69200 系列提供高达 30kHz 的可编程动态负载（CCD 动态电流模式、CVD 动态电压模式、CRD 动态电阻模式、CPD 动态功率模式）、动态变频扫描 (sweep) 模式等。可编程动态负载模式可设定高 / 低位、上升 / 下降斜率、持续时间、执行次数等，动态变频扫描模式的电压电流采样率为 500kHz，支持线性改变负载电流的频率，频率最高可达 30kHz，此模式可测出被测物在动态变频负载变化过程中的峰值电压 Vpk+、谷值电压 Vpk- 及发生频率点。

充放电测试，内置电池测试模式

N69200系列电子负载面板操作配置了电池测试模式，可方便在面板上进行设置电池放电的截止条件，本地控制即可满足电池的自动化充放电测试。例如：当电池电压低于用户设置的起始电压时，内部计时器开始计时，直到电池电压降至用户设定的终止电压，计时器停止计时。

过流保护测试功能，电源OCP测试更快捷

负载提供上升斜坡电流用来测试被测设备电压是否能达到终止电位，以判别OCP保护是否正常，此测试检查过载情况下的被测设备输出响应。

OCP测试时，负载以恒电流模式进行拉载，同时检查被测物电压是否低于截止电压。如被测物电压低于截止电压，则记录此时的拉载电流作为测试结果，并关闭输入，停止测试；如被测物电压高于截止电压，负载增加拉载电流，直到电压低于截止电压或达到最大拉载电流。

等效直流内阻测试功能（选配）

等效直流内阻（ESR）是衡量电池（超级电容）性能的一个重要技术指标。N69200 系列负载提供专业的DCIR测量功能，具有测量结果准确和重复测量结果稳定的优点。DCIR测量功能以恒电流模式对被测物进行拉载，在电流改变的瞬间，利用 N69200专业的内阻采样电路，可准确捕获被测物的电压落差。根据欧姆定律，即可计算出等效直流内阻。
