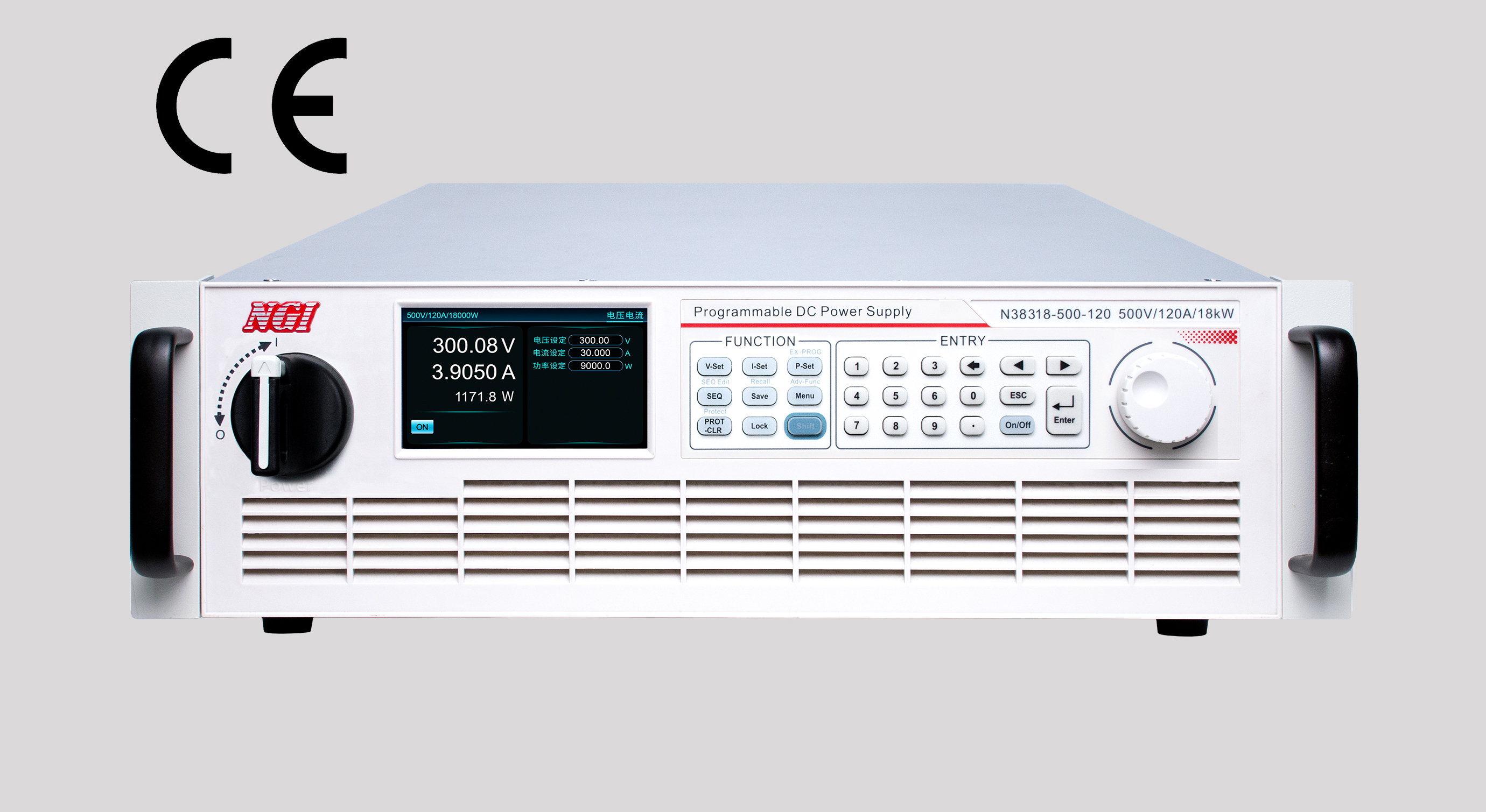

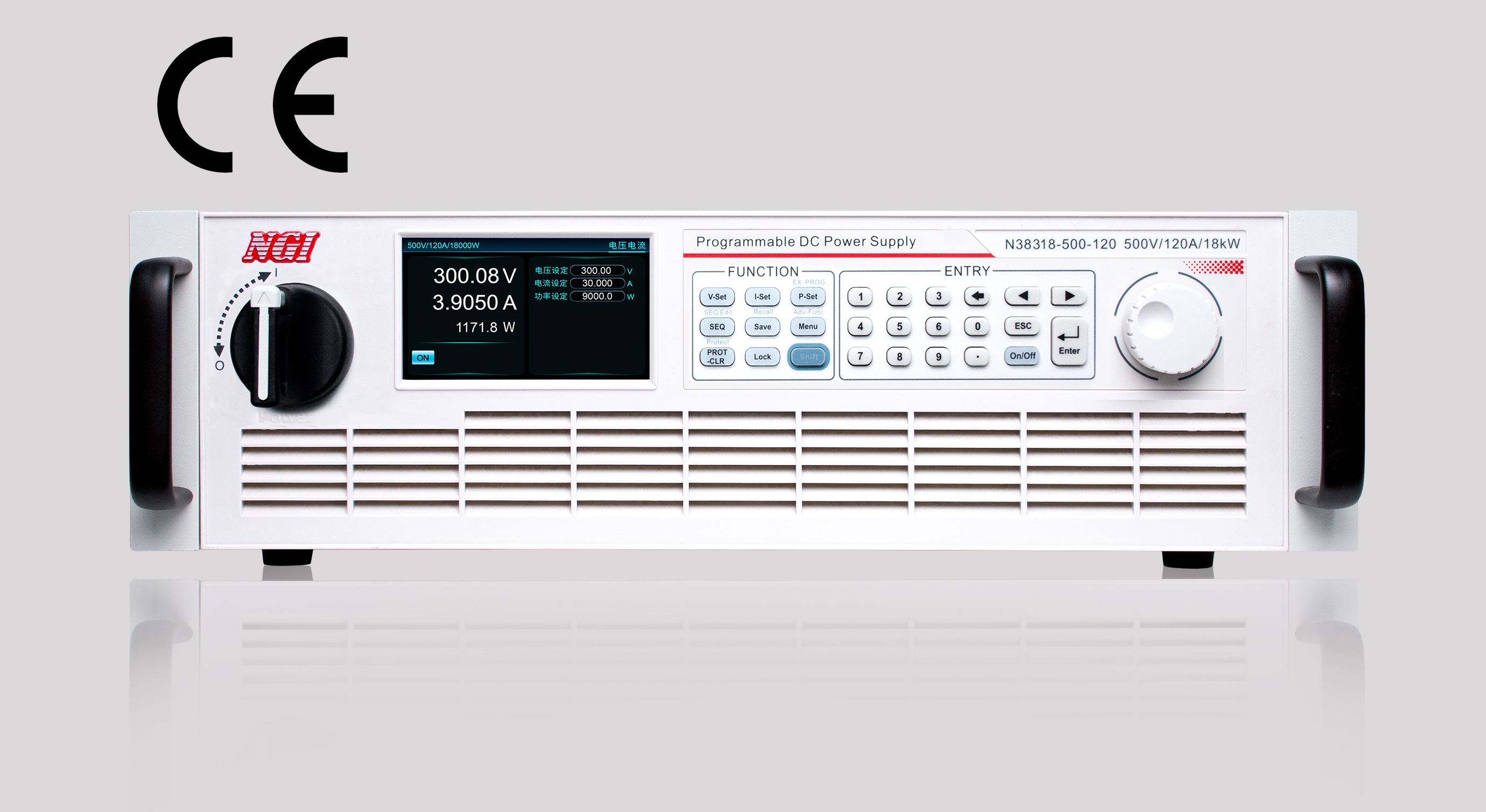

N38100 系列宽范围大功率可编程直流电源

宽测量范围,高功率密度

N38100系列电源是一款宽测量范围、高功率密度、可编程控制的大功率直流电源。N38100系列功率密度高,标准19英寸3U机箱功率高达18kW,且电源效率高于93%;测量应用范围宽广,单机功率范围5kW到180kW,电流范围高达5100A及电压范围高达2250V,主从并机扩展功率可达1.8MW。N38100系列直流电源功能完备,支持多种控制方式,内置多种实用功能,是实验室和自动化测试系统中工程师的最佳选择。

产品具体型号检索
暂无符合搜索条件的记录
型号通道数电压电流功率精度分辨率通讯接口尺寸
N38105-80-170180V170A5,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38106-300-751300V75A6,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38106-500-401500V40A6,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38106-800-251800V25A6,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38110-80-340180V340A10,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38112-300-1501300V150A12,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38112-500-801500V80A12,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38112-800-501800V50A12,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38112-1000-4011000V40A12,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38112-1500-2511500V25A12,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38115-80-510180V510A15,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38118-300-2251300V225A18,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38118-500-1201500V120A18,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38118-800-751800V75A18,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38118-1500-4011500V40A18,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
N38118-2250-2512250V25A18,000W电压≤0.05%+0.05%F.S./电流≤0.1%+0.1%F.S.16bitsLAN、RS2323U
产品特点

单机范围:电压:0~2250V;电流:0~5100A;功率:5kW~180kW

电压精度:0.05%F.S.;电流精度:0.1%F.S

电压、电流采样率500kHz,分辨率16bits

功率因数0.99,整机效率高于93%

CC/CV优先权选择功能

标配LAN、RS232通讯,选配GPIB、CAN、RS485、USB通讯

电压、电流上升/下降斜率可设

恒电压(CV)、恒电流(CC)、恒功率(CP)自动转换模式

支持内阻模拟、序列功能(SEQ)、电压缓升缓降功能

过压、过流、过功率、过温、欠压等全方位保护功能

TFT彩色液晶显示屏,中英文菜单界面

标准19英寸3U/18kW高功率密度机箱

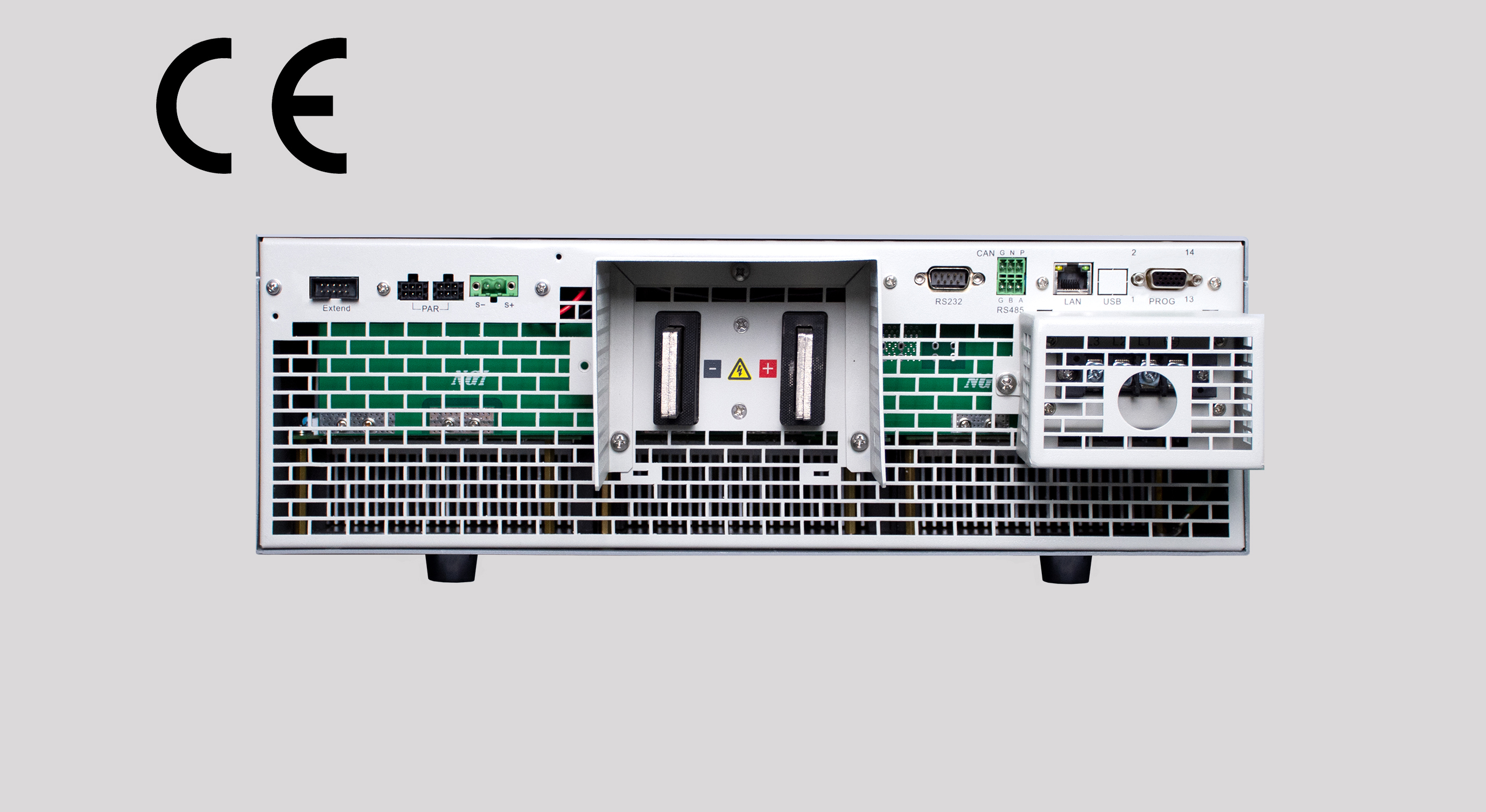

具备高压隔离数字、模拟,监控接口

功能与优势

宽范围输出设计,一台可当多台使用

N38100系列直流电源输出采用宽范围设计,单台电源可以在额定输出功率下,输出更宽范围的电压和电流,满足工程师对多种电压/电流等级产品测试应用场景,大幅降低实验室或自动化测试系统中电源成本及占用空间。以其中一个型号N38106-300-75为例,电源输出功率为6000W,最大输出电压和输出电流分别达到了300V和75A,使得N38100适用范围比传统电源更广泛。

CC&CV优先权功能
N38100系列具备设置电压环反馈电路优先或电流环反馈电路优先的功能,可以使N38100能针对被测物的特性而采取最优的工作模式进行测试,从而能更好的保护被测试物品。

如图一,当待测组件在测试过程中需要减少电压过冲的情况下,如给低电压处理器或FPGA核心供电时,应使用电压优先模式以便获得快速而又平稳的上升电压。

如图二,当待测组件在测试过程中需要减少电流过冲情况下,或待测组件为低阻抗如在对电池充电场景时,应使用电流优先模式以便获得快速而又平稳的上升电流。

电池内部电阻模拟

N38100系列可以设定电压值,模拟内阻值。根据相应的输出电流值,使输出电压随着所设定的电阻值下降,简易地模拟二次电池、燃料电池、超级电容等的内部电阻。

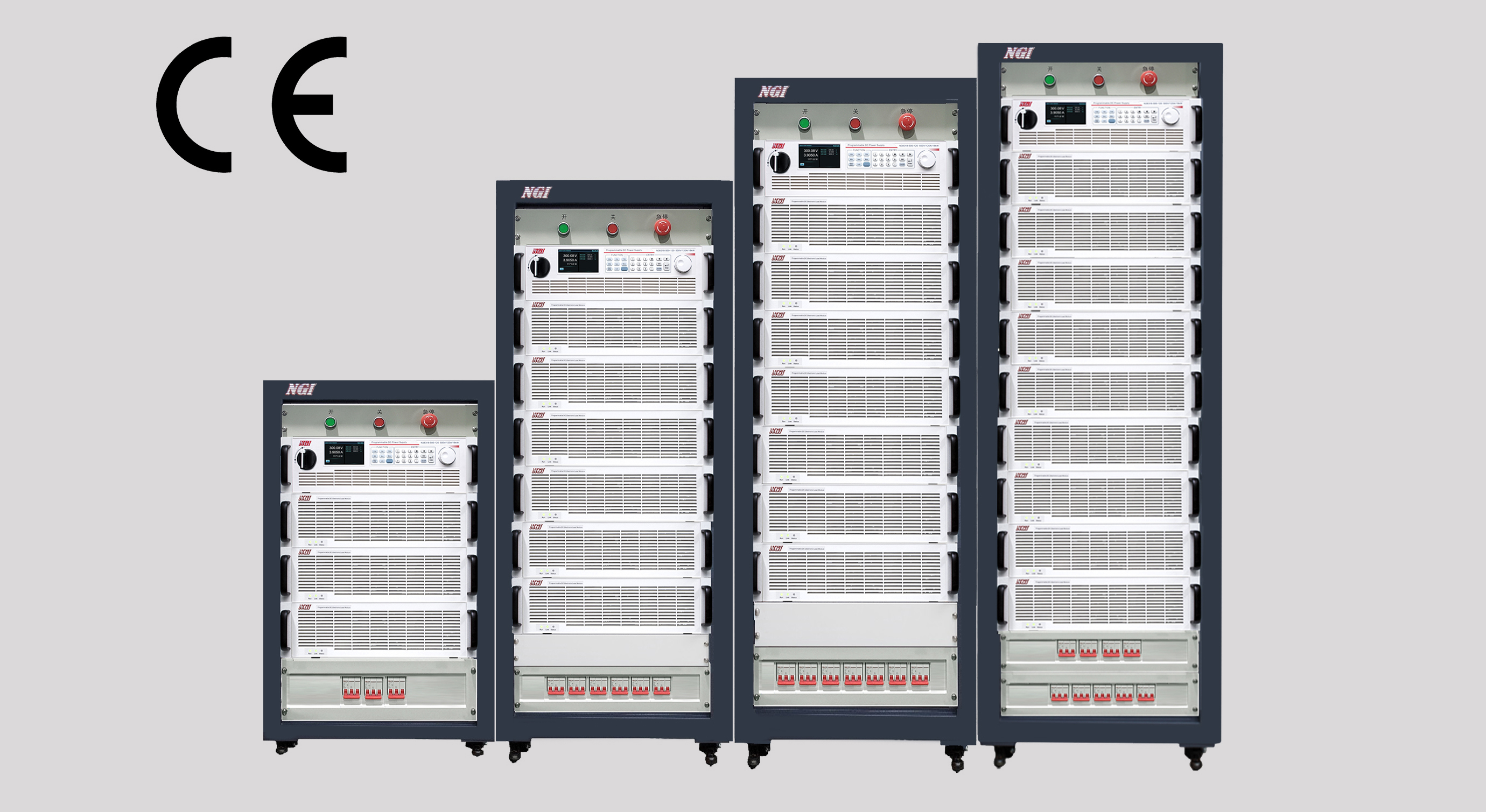

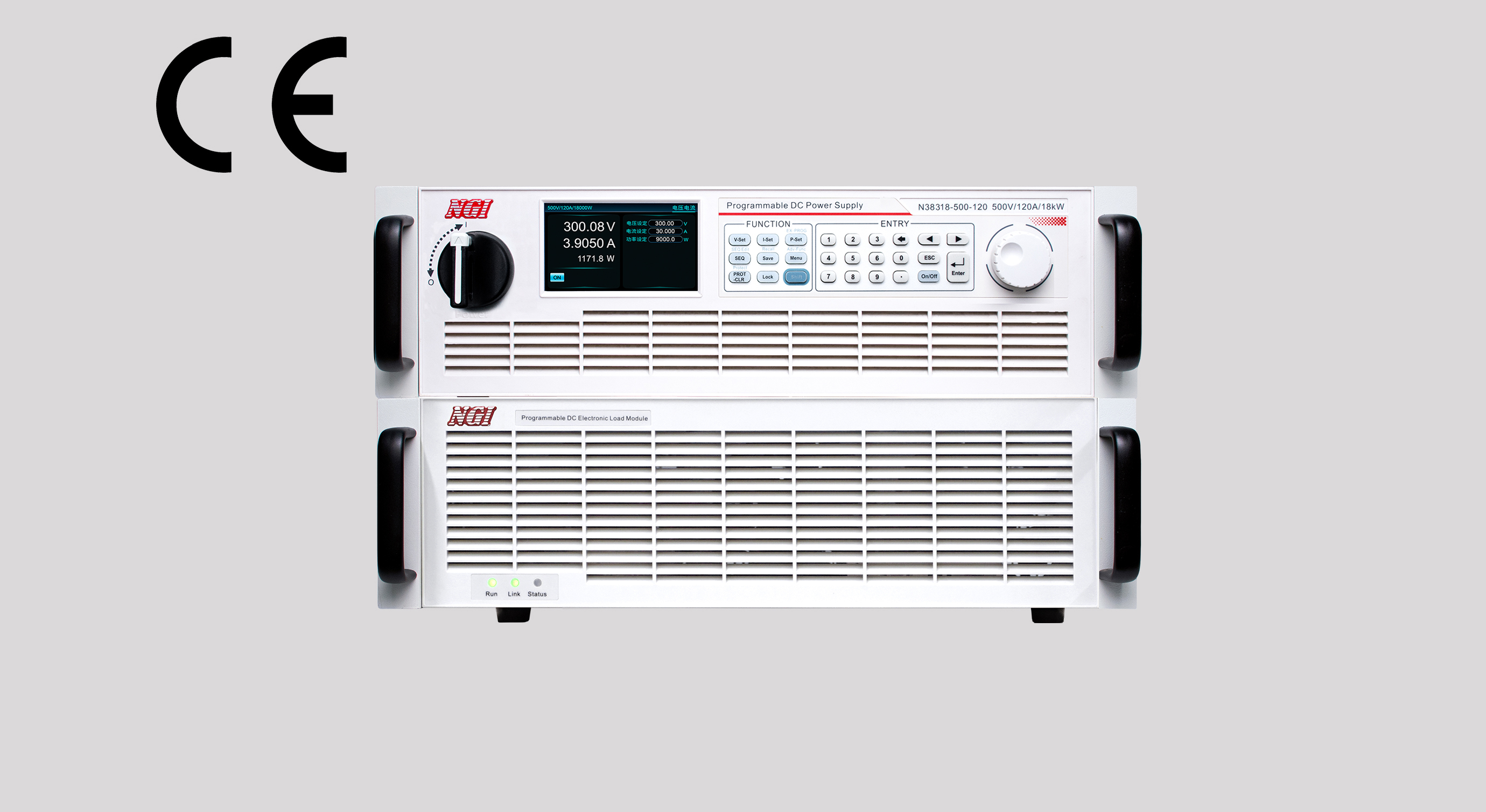

主从机模式设计,功率拓展更便捷

N38100单机可单独使用,也可采用主从机并机使用,最大程度发挥产品使用灵活性。N38100系列内置主从机模式,最大扩展功率可达1.8MW,采用独特均流设计功能,确保每个模块均分载荷,保证产品使用的一致性。



应用领域

实验室、生产线ATE自动测试系统

锂电、光伏、氢燃料、储能BMS等新能源领域

控制器、驱动器、服务器、机器人等工业自动化领域

航天航空电子产品的测试和供电

大功率电子器件、电子产品测试和供电

大功率DC-DC转换器、DC-AC逆变器等电力电子领域
