快充高速发展，渗透率超95%

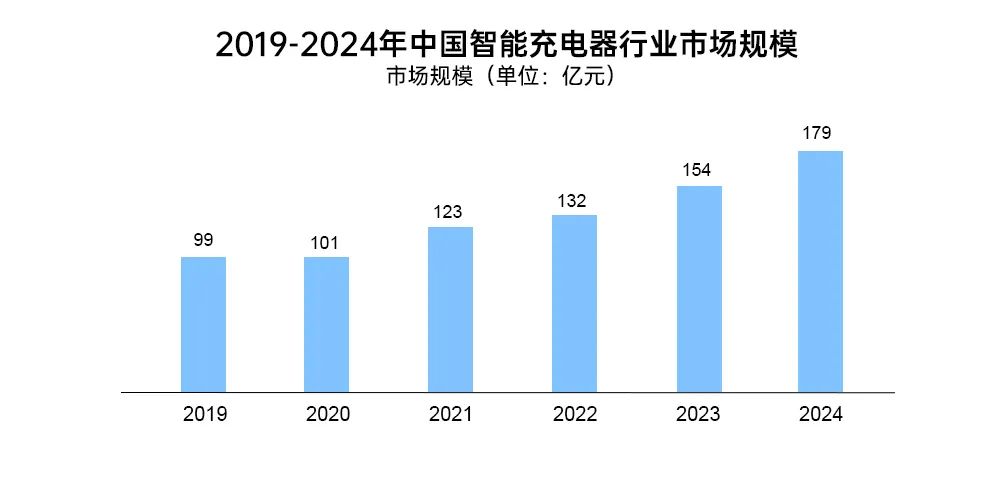

随着智能手机、平板电脑等智能设备的普及，快充适配器市场持续增长，根据相关第三方数据，2024年智能充电器行业市场规模已达到179亿元，同比增长16%。

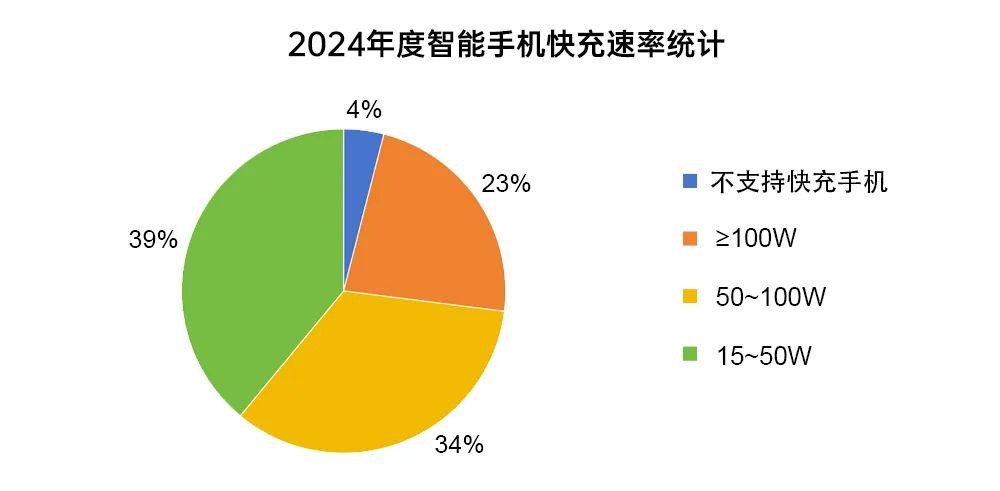

为提升用户充电体验，节省充电时间，快充技术应运而生。目前，国内主流快充功率已超过65W，渗透率高达96%，其工作标准主要包括PD、QC、AFC、PE、FCP、SCP、VOOC等。

传统单通道负载占空间，单柜测试效率受限

为保证快充测试效率，目前行业通常采用ATE装置实现多通道快充测试，受限于传统桌面式电子负载在空间上的掣肘，其测试面临如下痛点：

测试能力受限，成本高、占空间

传统单通道快充测试负载占2U半宽空间，单台ATE测试装置通常支持4~8台快充/适配器同时测试。在快充大规模增长的浪潮下，单柜测试能力已到天花板。如采用更多台负载的测试方案，占用空间大、成本高。

快充协议多

市面存在多种快充协议，如USB PD、QC、PE等，测试设备必须具备广泛兼容性，以满足不同快充适配器的测试需求。

参数测量完整性、准确性

测试过程中需模拟恒流、恒压、涓流等全充电流程，并涉及参数（电压、电流、功率、纹波）等高精度测量，满足实际工作的高精度仿真。

NGI

全协议多通道电子负载

助力快充测试效率提升100%

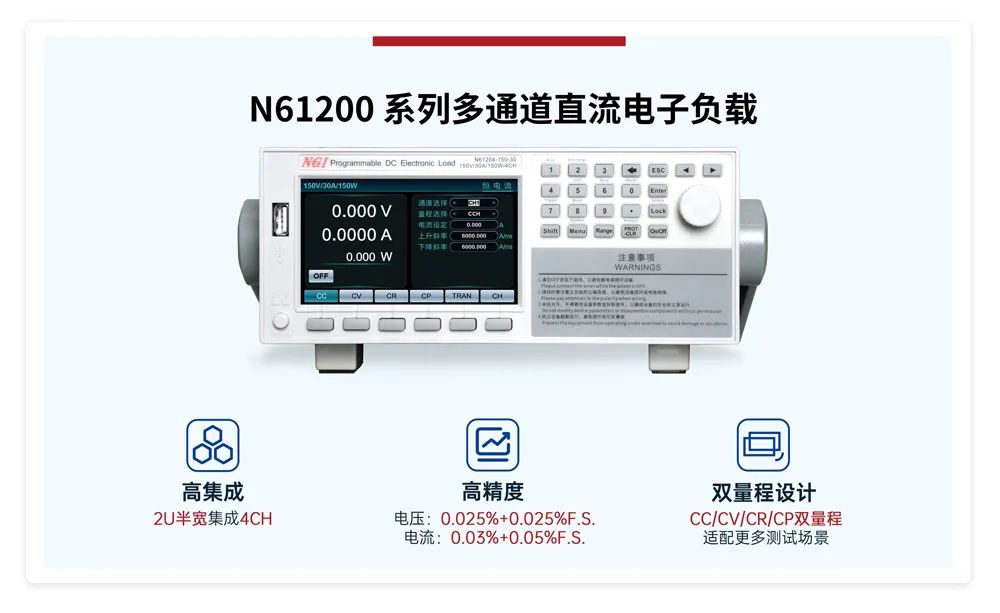

针对以上测试痛点，NGI研发了N61200系列多通道快充测试负载，可完美匹配快充ATE台架测试。产品具有以下特点：

高集成度

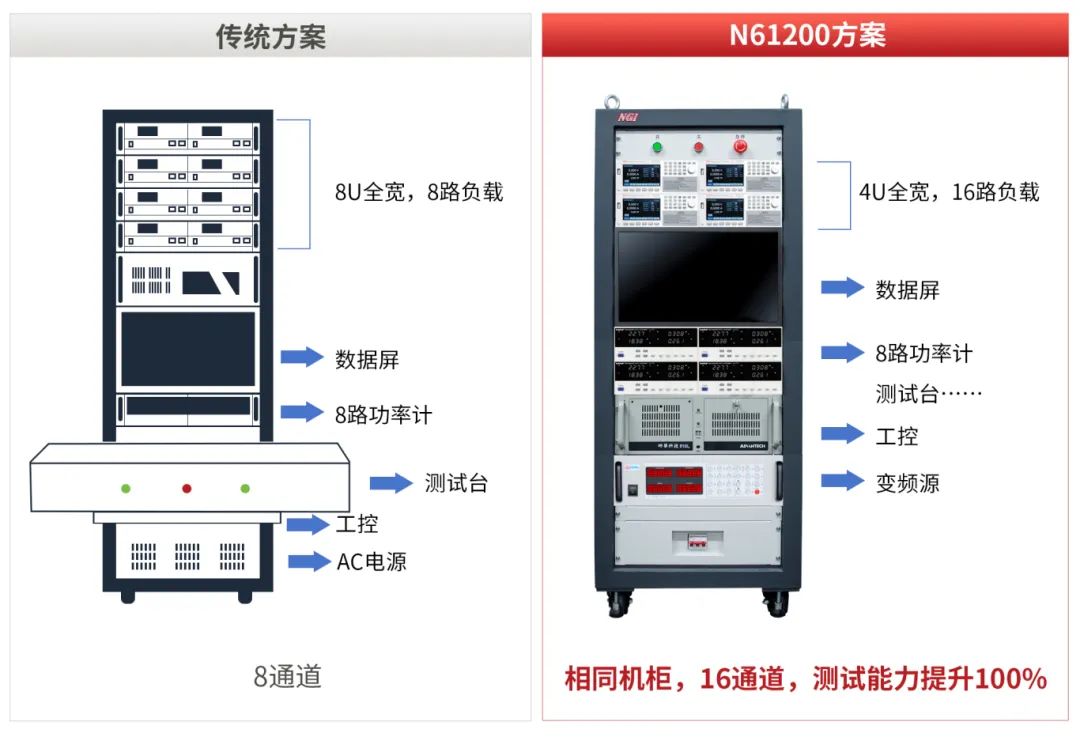

以一抵四，2U半宽空间集成4CH，单个ATE测试机柜能力较传统单通道电子负载提升100%。

快充协议丰富

支持选配快充测试功能，包括USB PD2.0/PD3.0/PD3.1/QC 2.0/QC 3.0/QC4.0+/PE+ /PE+2.0/FCP/SCP/AFC等多种协议，可快速验证快充适配器在不同协议下的性能。

多功能高精度

支持CC、CV、CR、CP、CV+CC、CV+CR(CR-LED)、CR+CC、CP+CC等8种测试模式，满足快充头、适配器、LED电源、开关电源模块等多种待测物测试需求。

高精度：电压0.025%+0.025%F.S./电流0.03%+0.05%F.S.，电压、电流、电阻、功率双量程设计。可精准测量在不同测试条件下的U/I/P参数。

支持纹波测量、负载效应、OCP\OVP\OPP测试等功能，满足各种应用测试。
