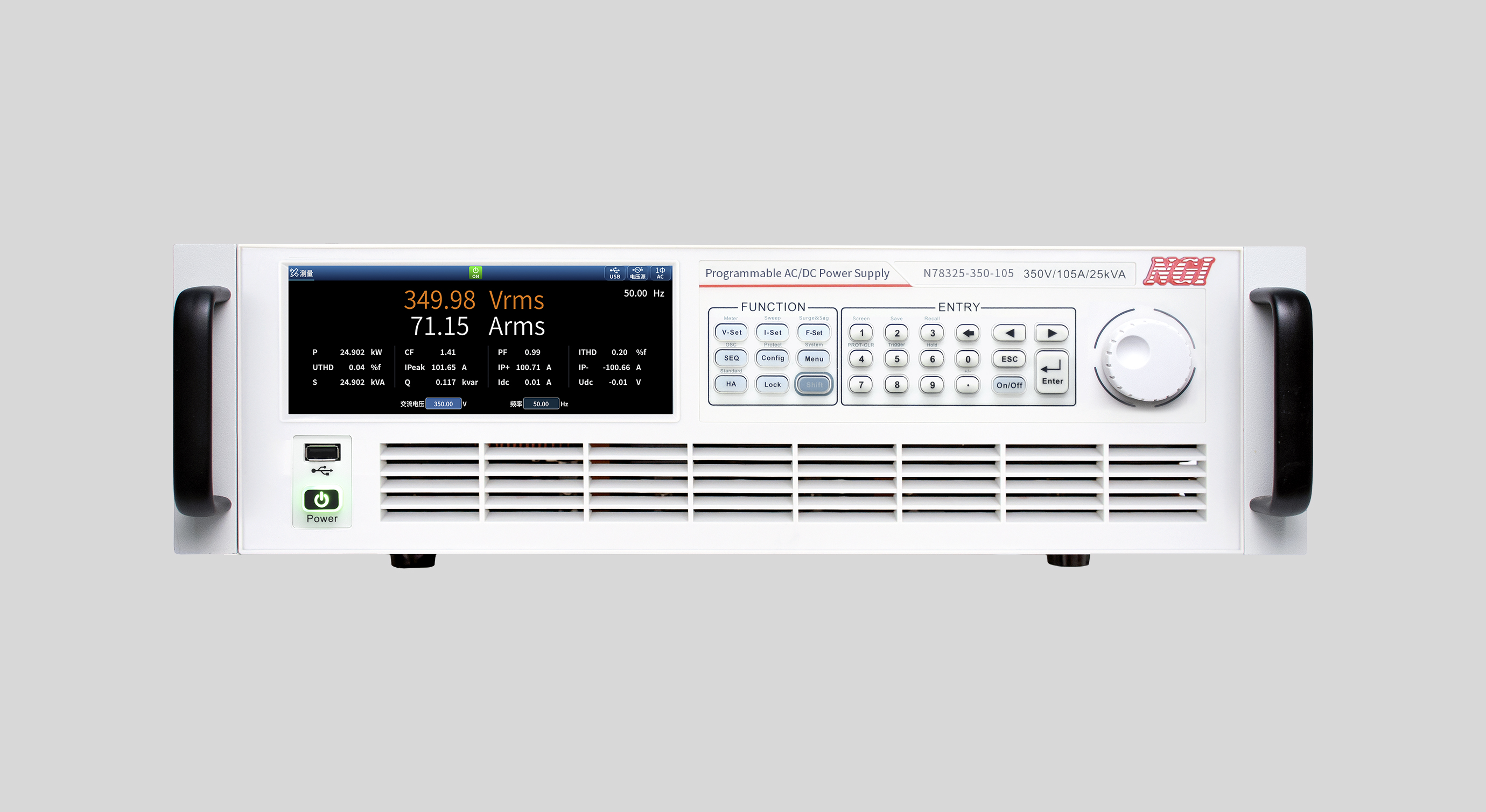

N78300系列可编程交流电源

N78300系列是一款具有交直流功能大功率可编程电源。产品可输出AC、DC、AC+DC、DC+AC，且对应支持多种保护功能。产品能够选择单相或三相输出，可以使用在多种场景。产品支持序列模式、支持波形编辑、扫描模式、突陷波等功能，可以满足更多的测试需求。可广泛应用于新能源汽车、智能家电、3C消费类电子、LED照明等场合。

产品特点功能与优势资料库

产品特点

功能与优势

资料库

产品特点

■ 高功率密度设计，3U支持25kVA，且支持并机扩功率

■ 电压规格：0~350V（L-N）

■ 支持高达50次谐波模拟与分析

■ 输出频率范围：1‒500Hz，支持电压与频率变动率可调

■ 支持电压波形在0~360°范围内设定开关机相位角

■ 谐波和间谐波的失真波形合成、谐波分析

■ 支持AC/DC/AC+DC/DC+AC四种模式

■ 具备单相、三相、反相输出模式

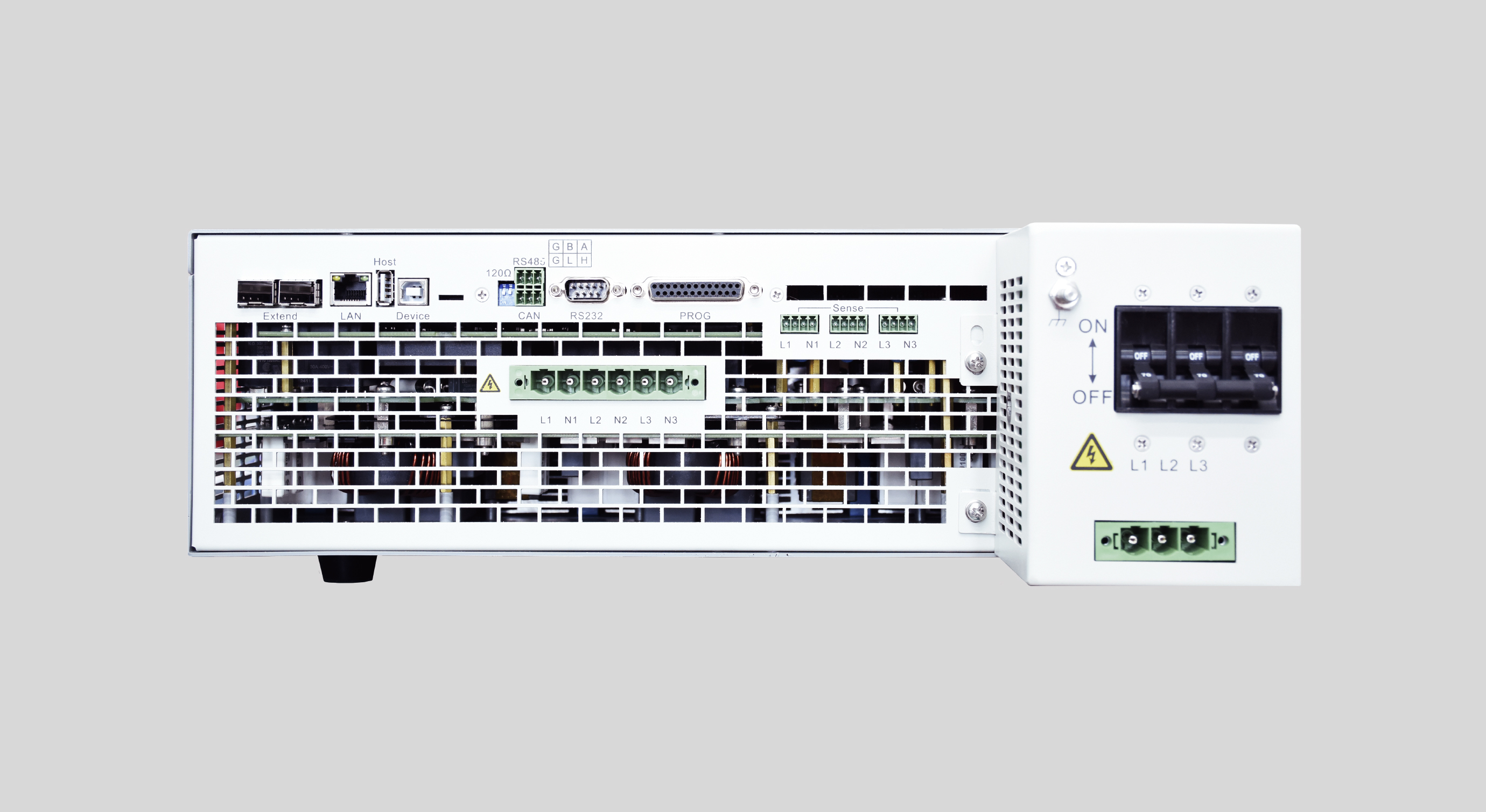

■ 标配USB/CAN/LAN/数字IO通讯接口，选配GPIB/RS232

■ 支持Modbus-RTU、SCPI、CANopen等多种通讯协议

■ 电压和电流的斜率可设，适应不同测试需求

■ 6.8英寸高清LCD显示屏，测试信息更清晰

功能与优势

全方位电网故障与波形模拟

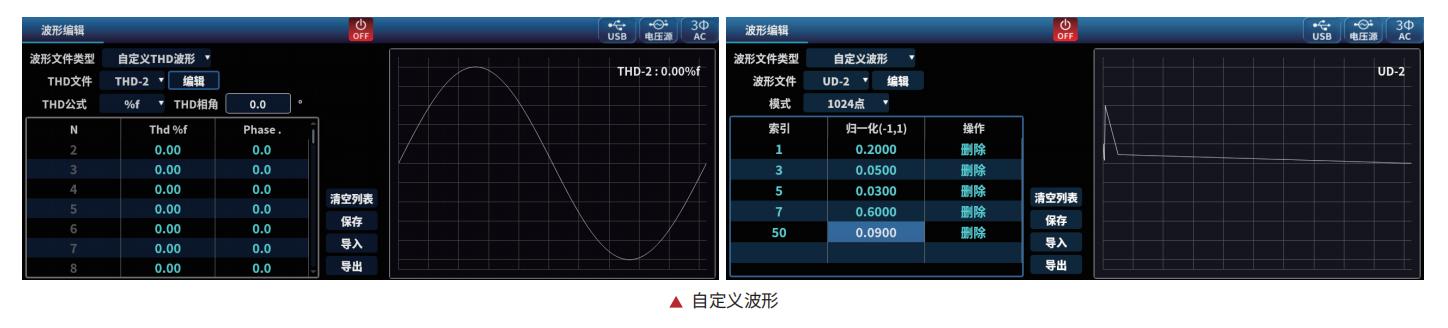

标准波形输出：除纯净正弦波外，用户可自定义编辑输出三角波、锯齿波、方波、梯形波等非标波形，同时内置 IEC61000-4-11/4-13/4-14/4-27/4-29等测试法规，可用于测试设备在电网电压骤升/骤降、频率偏移、相位突变、电压闪变等复杂电网工况下的耐受能力。

高功率密度、模块化设计

N78300系列采用高功率密度设计，在3U全宽规格内可实现25kVA功率，并支持并联扩展，灵活满足更高功率测试需求。在同等体积下，其输出功率是常规交流电源的2倍，在大功率测试场景下，N78300系列可显著节省测试空间，避免额外增装机柜或扩建实验室，从而有效降低客户测试成本。

谐波/间谐波模拟

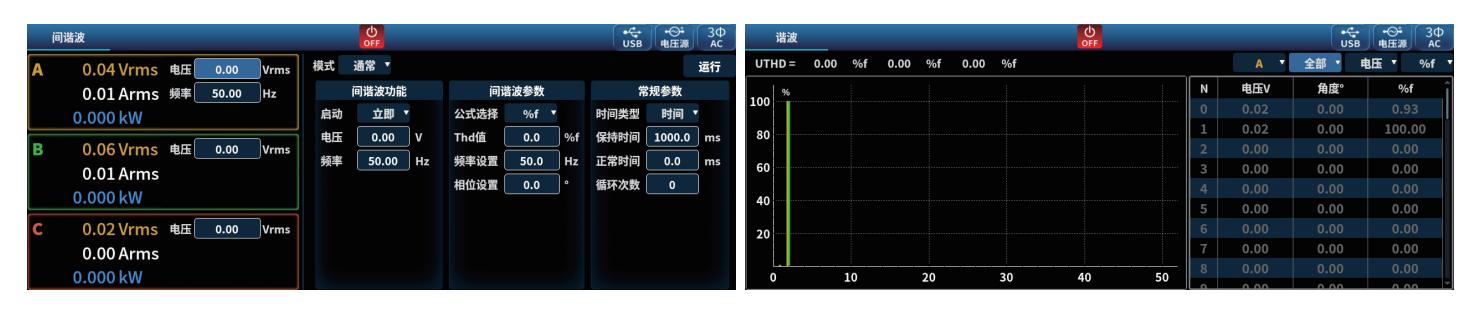

N78300系列支持振幅与相位独立设定，可模拟高达50次谐波（基频50Hz/60Hz），生成符合测试需求的周期性失真波形。设备内置30组预置谐波失真波形，便于用户快速调用与测试。N78300系列支持单相谐波、三相谐波及三相谐波不平衡输出，全面满足 IEC标准对谐波抗扰度的测试要求，是进行EMC抗扰度测试的关键工具。
