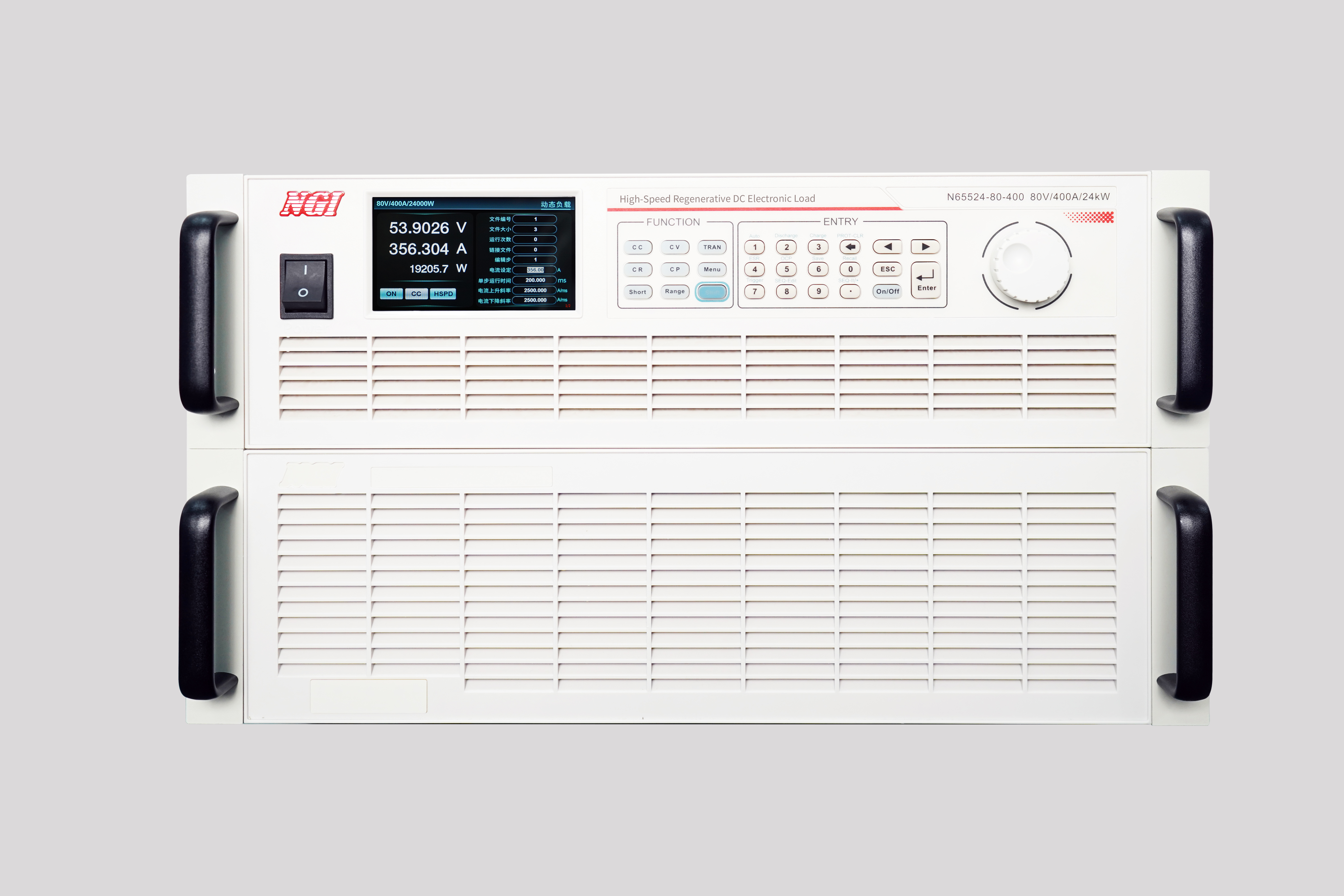

N65500 系列高速回馈式直流电子负载

N65500系列高速回馈式直流电子负载，是面向下一代大功率电源测试打造的革新性仪器。产品融合高性能负载与回馈式负载的核心优势，同时实现μs级超高动态响应与最高85%效率的能量回馈，打破传统负载“动态性能与能效不可兼得”的局限。

产品具备μs级瞬态响应、μs级可编程电流斜率与高功率密度特性，支持恒流、恒功率、恒阻三类基础工作模式，同时兼容动态负载序列、CCD、C RD、CP D等多种动态模式，可精准实现微秒级电流升降斜率变化，灵活模拟各类复杂负载工况。可广泛适配 AIDC行业电源模块、直流充电桩模块等领域的研发与生产测试场景，在保障高规格测试能力的同时，可大幅降低测试能耗与运营成本，有效提升整体测试效率。

产品型号产品特点功能与优势产品尺寸资料库

产品型号

产品特点

功能与优势

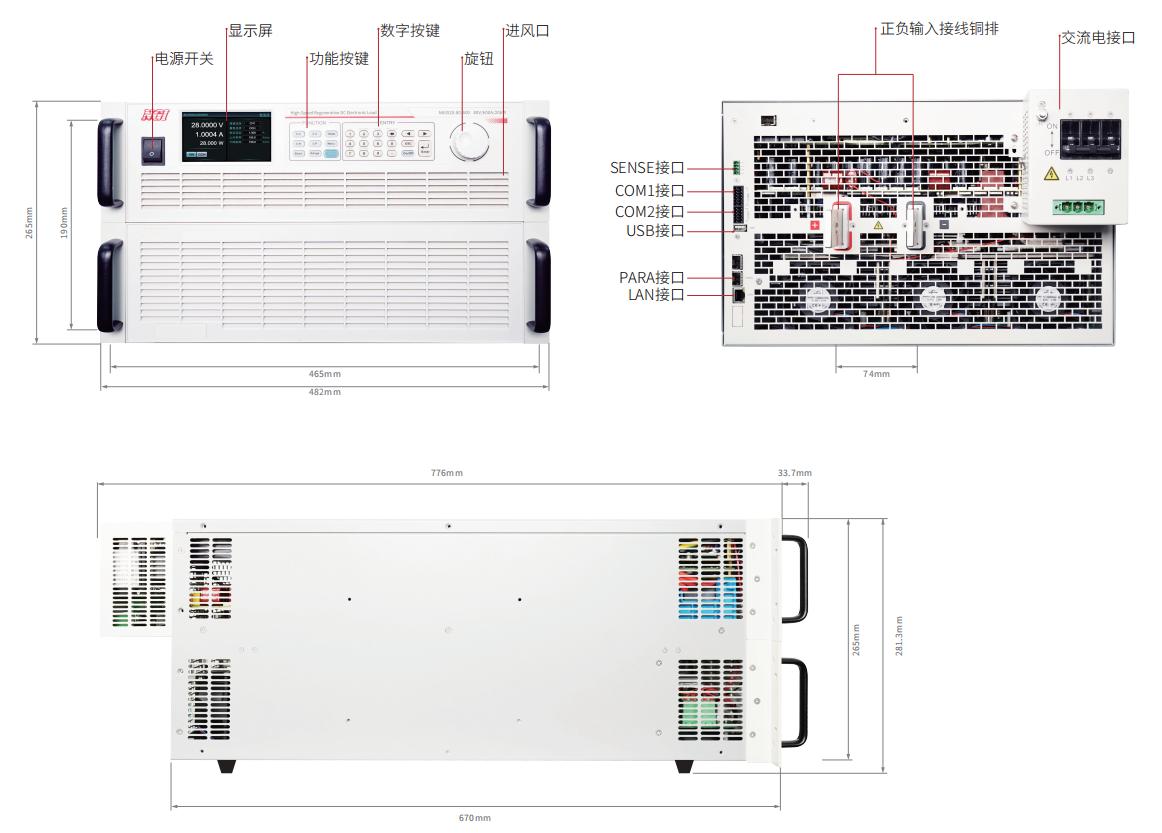

产品尺寸

资料库

产品型号

型号	通道数	电压	电流	功率	精度	分辨率	通讯接口	尺寸
N65524-80-400	1	80V	400A	24000W	电流0.04%+0 .04%F.S.	1mA	LAN/USB/CAN/RS232/RS485	6U	询价
N65535-1000-80	1	1000V	80A	35000W	电流0.04%+0 .04%F.S.	0.1mA	LAN/USB/CAN/RS232/RS485	6U	询价

*以上规格如有更新，恕不另行通知

显示全部

产品特点

■ 超高斜率：80V斜率高达60A/μs、1000V斜率高达8A/μs

■ 超高功率密度设计，6U支持24kW/40kW，支持并机扩功

■ 采用回馈式架构，能量回收效率最高可达85%，并能记录回馈电能数据，支持回馈电能数据记录功能

■ 高精度：电压0 .02%+0 .02%F.S.、电流0 .05%+0 .05%F.S.

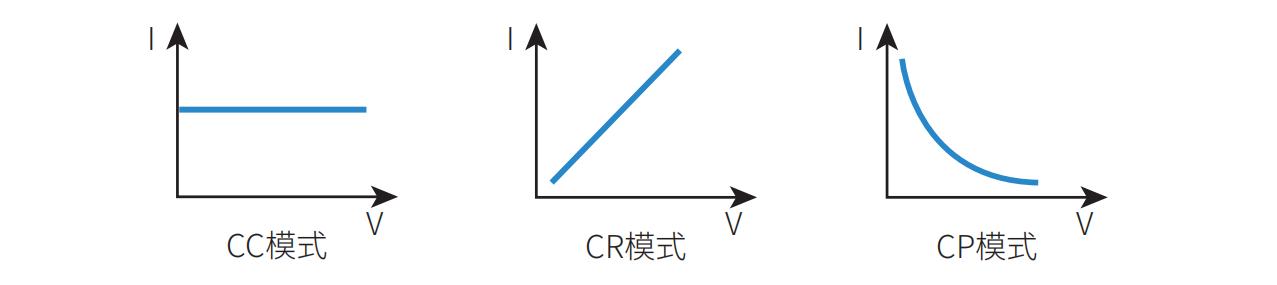

■ 支持CC、CP、CR等常规工作模式

■ 支持CCD、CRD、CPD等动态测试模式

■ 支持动态负载测试、EDPP测试、序列测试、OCP/OPP测试、动态扫描功能

■ 保护功能：支持过电压、过电流、过功率、过温度等

功能与优势

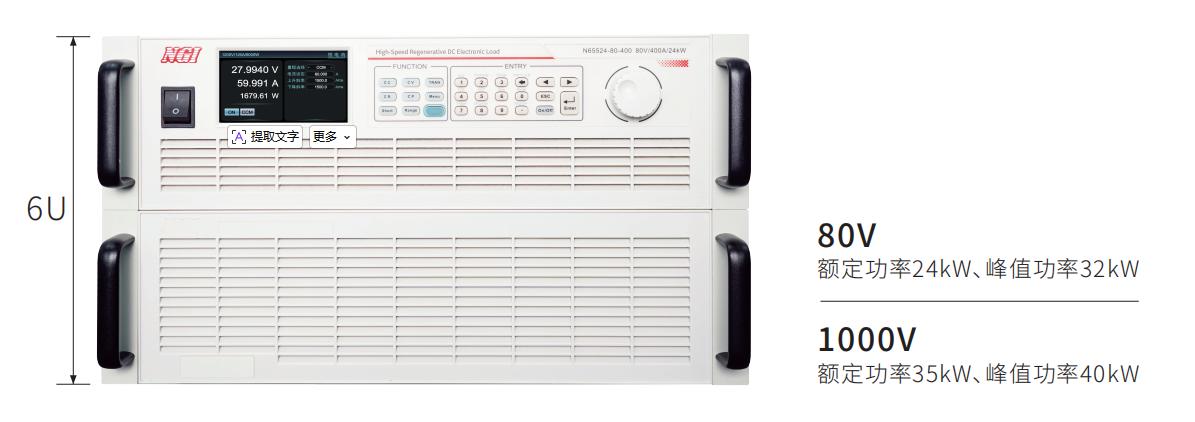

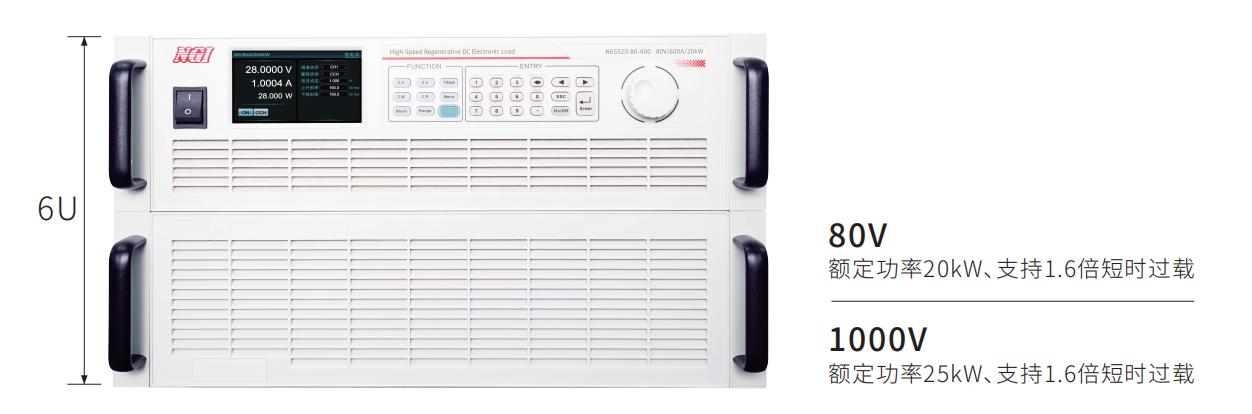

超高功率密度

以N65524 -80 -400为例，6U机箱集成24kW功率，可显著节省测试机架空间，单机即可完成大功率老化与动态响应验证，为 AIDC供电模块(如 PSU、Power Shlef、HVDC、SST等)研发与产线测试提供高效、集约的理想平台。

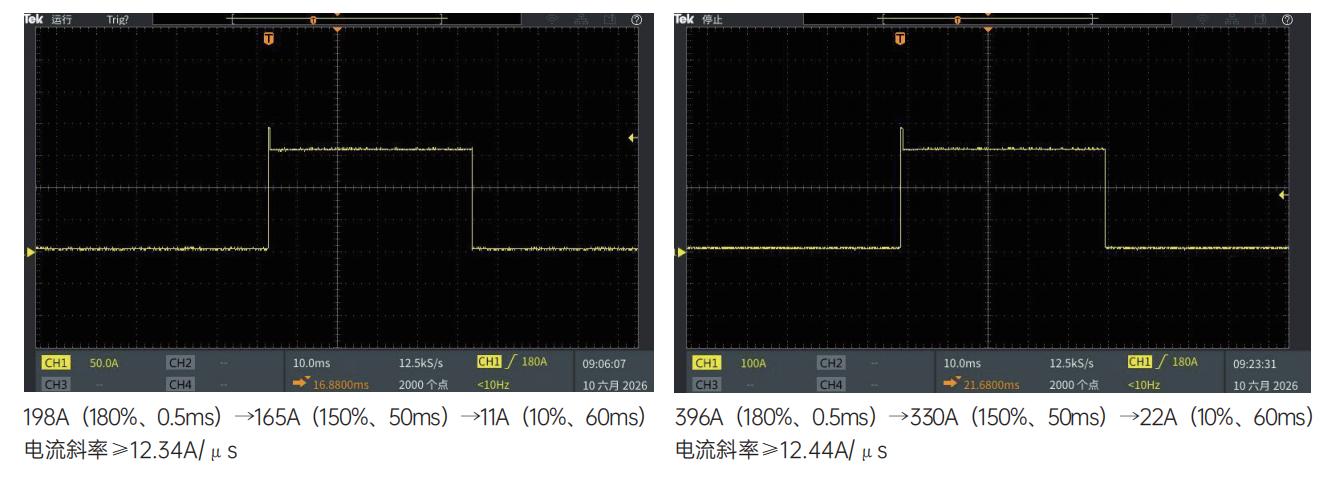

EDPP测试波形

AIDC行业EDPP标准波形的测试工况，在短时间内功率快速跃升，从低负载（如10%额定功率）瞬时突破至过载状态（如180%峰值功率），再回落至较高负载水平（如150%峰值功率）。N65500系列循环带载波形如下：

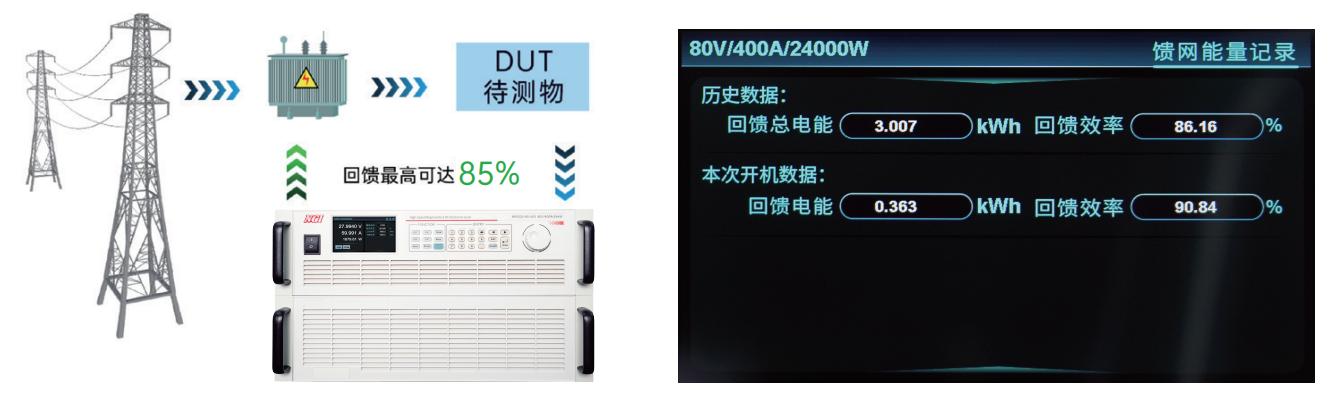

高回馈效率、高精度测量

最高静态回馈效率可达85%，可大幅节省AI服务器数据中心电能测试热损耗，降低环控与能耗成本。

N65500系列测量精度行业领先，电压精度可达0.02%+0.02%F.S、电流精度0.05%+0.05%F.S.，适用于服务器电源效率、动态响应及稳定性等高要求测试，保障数据全程可溯。

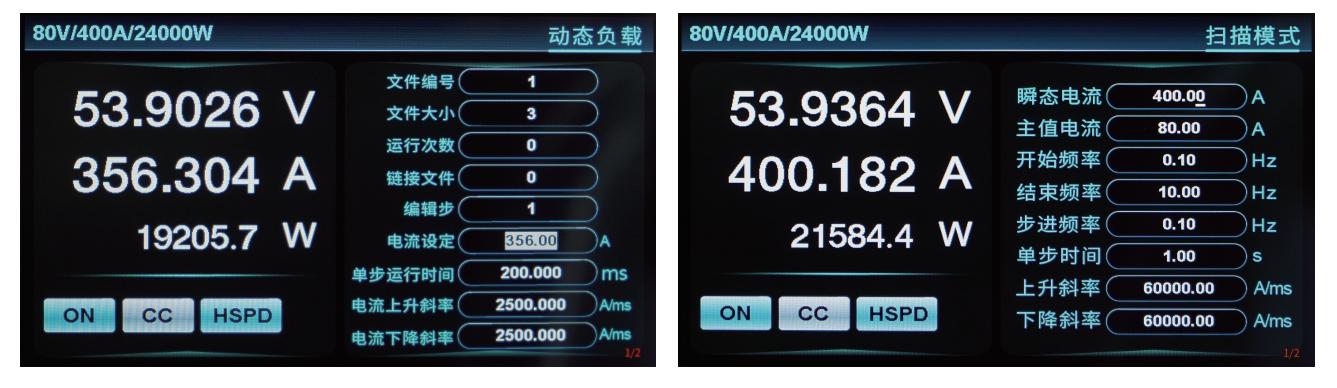

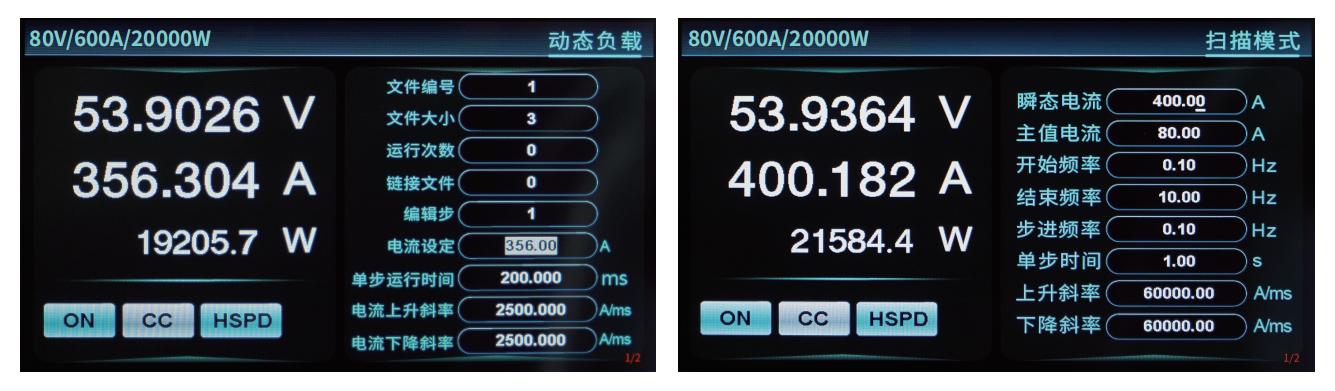

高速动态负载模式及动态扫描模式

N655500系列具备高速动态模式，通过动态模式模拟电源的动态负载行为，可测试直流电源的高速动态特性。N65500系列提供高速、微秒级可编程动态负载模式，可设定高/低位、上升/下降斜率、持续时间、执行次数等，动态变频扫描模式的电压电流采样率为500kHz，支持线性改变负载电流的频率，频率最高可达30kHz，此模式可测出被测物在动态变频负载变化过程中的峰值电压 Vpk+、谷值电压Vpk-及发生频率点。
