绝缘电阻检测是电力储能BMS的重要功能之一。运行环境变化、部件老化等因素可能导致储能电站绝缘性能下降，使得系统壳体电位上升，影响电站设备的正常工作，还可能导致漏电回路的热积累，造成安全隐患。

因此，国家和行业标准均对BMS绝缘电阻检测功能提出了相关要求，以最新国标GB/T 34131-2023《电力储能用电池管理系统》（2023年10月1日正式实施，以下简称“新国标”）为例，已明确新增储能BMS绝缘电阻检测技术要求及其试验方法。

❐绝缘电阻检测方法介绍

电力储能BMS绝缘电阻检测通常采用电桥法，原理如下图所示：

其中，Rx、Ry分别为电池总正和总负对地的绝缘阻抗值，R1、R2是测量用的已知阻值的标准电阻，多串电芯总电压为U。测量方法如下：

步骤1：闭合S1，断开S2，采集U1点对地的电压为U1；

步骤2：闭合S2，断开S1，采集U2点对地的电压为U2；

分时切换S1和S2，根据步骤1和步骤2，以及上述两个方程，进而可解出Rx，Ry的值。

❐最新国标要求及解读

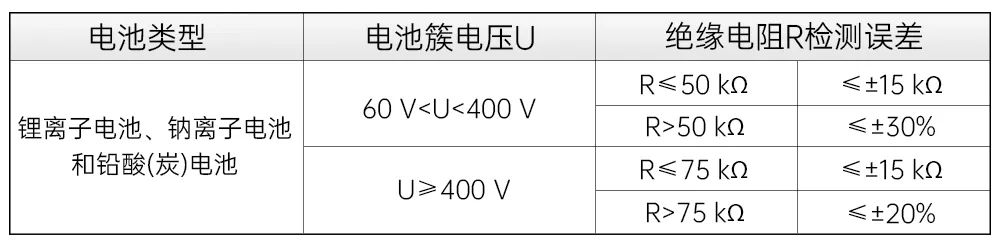

新国标“6.8 绝缘电阻检测”明确储能BMS绝缘电阻检测技术要求，具体要求如下：

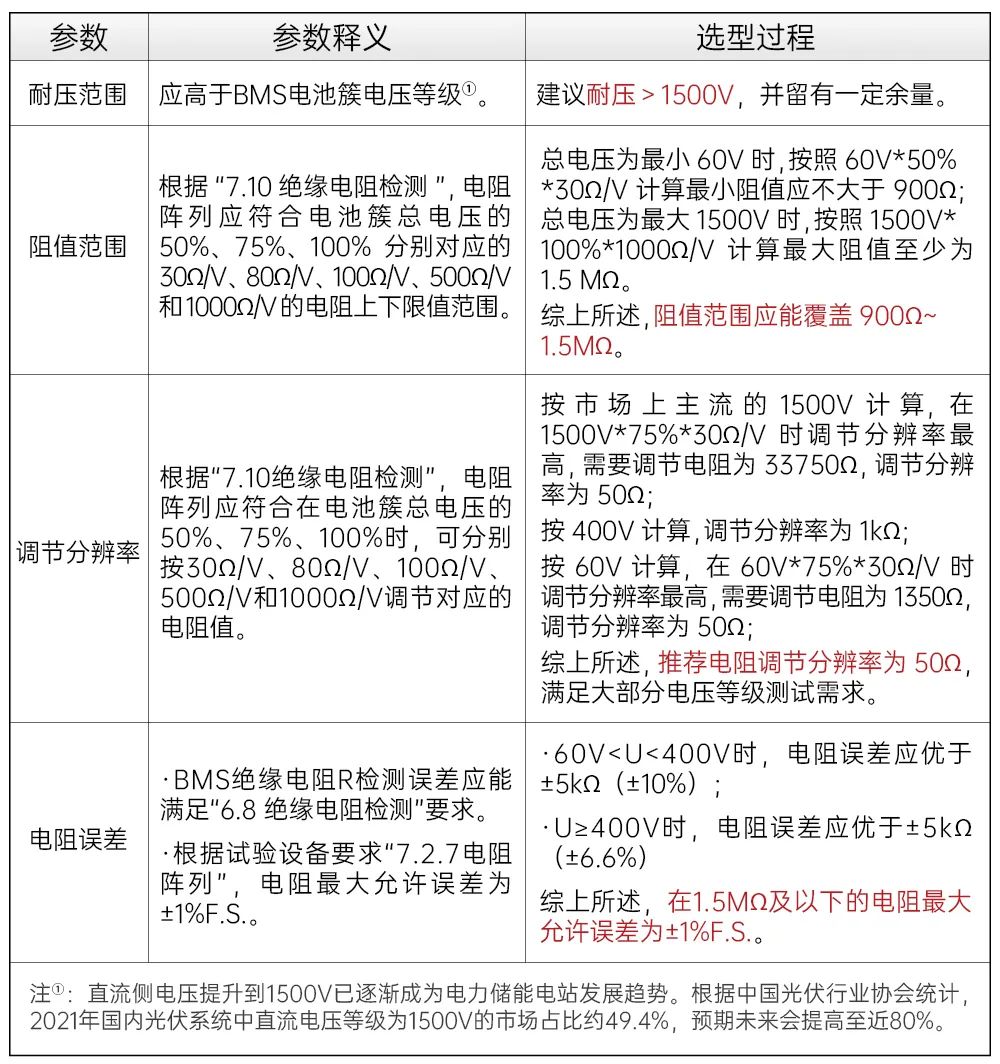

通常采用可编程绝缘电阻箱（卡）对BMS进行绝缘检测功能测试。对于可编程绝缘电阻箱（卡）选型，一般重点考虑四个参数：耐压范围、阻值范围、调节分辨率、电阻精度。

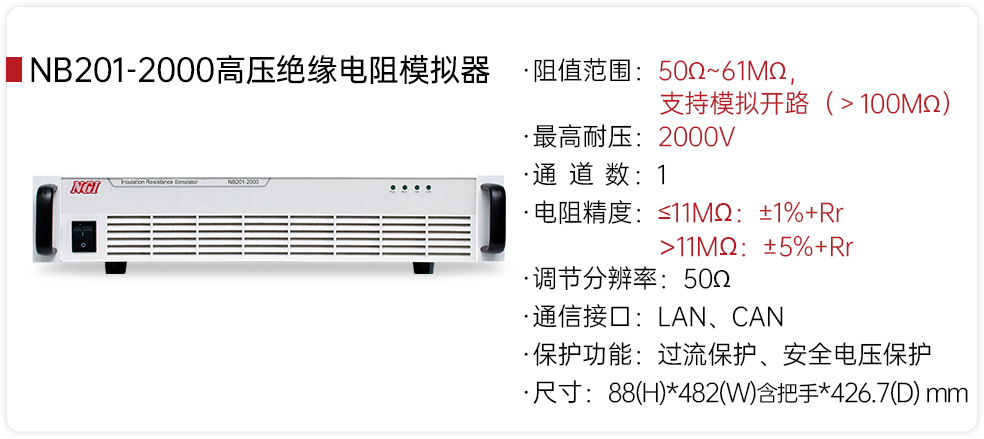

NGI深耕电力储能BMS测试多年，自主研发了满足新国标的可编程绝缘电阻箱，产品具有四大特点:

·高耐压：最高耐压达2000V，满足电力储能电站直流电压等级1500V的发展趋势；

·宽范围：阻值范围50Ω~61MΩ，优于新国标绝缘电阻阵列测试需求，满足多种规格储能BMS测试需求；

·高精度：编程精度达±1%，满足新国标对不同电压等级、不同绝缘故障等级测试需求；

·高安全：电阻过流保护、安全电压保护双重保证，安全测试更放心。
